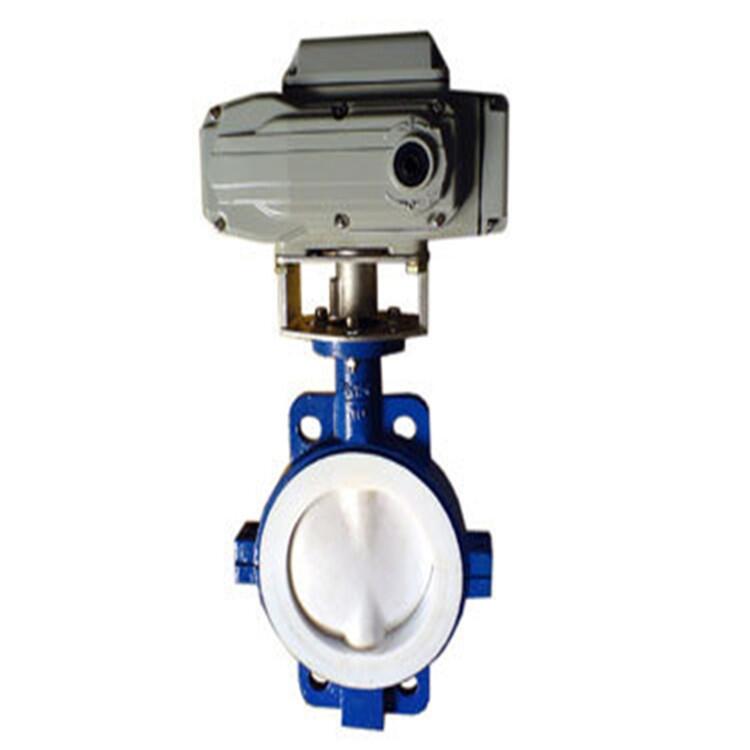

D971F电动切断蝶阀
一、产品概述：
D971F电动切断蝶阀由CHR角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达零泄露），高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性佳的目的。
二、技术参数：
|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN1.0、1.6、2.5MPa |
|
法兰标准 |
JIS、B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰（FF RF RTJ）、焊接（SW 、BW）、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压板压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
三、零件材料：
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
2 |
下轴套 |
铜合金、304、316 |
|
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
NBR、PTFE、PPL、304、316 |
|
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定销 |
25、35、45 |
|
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
|
9 |
上轴套 |
铜合金、304、316 |
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
|
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
四、性能指标：
|
公称通径DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
额定流量系数KV |
110 |
180 |
232 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
5038 |
6900 |
8500 |
12200 |
|
允许压差（MPa） |
≤公称压力 |
|||||||||||||
|
动作范围 |
0～90° |
|||||||||||||
|
泄露量Q |
按GB/T4213-92，为Kv值的10-4 |
|||||||||||||
五、外形连接尺寸：
|
公称通径DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
H1 |
根据所配执行机构而定 |
|||||||||||||
|
A、A1 |
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
|||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
