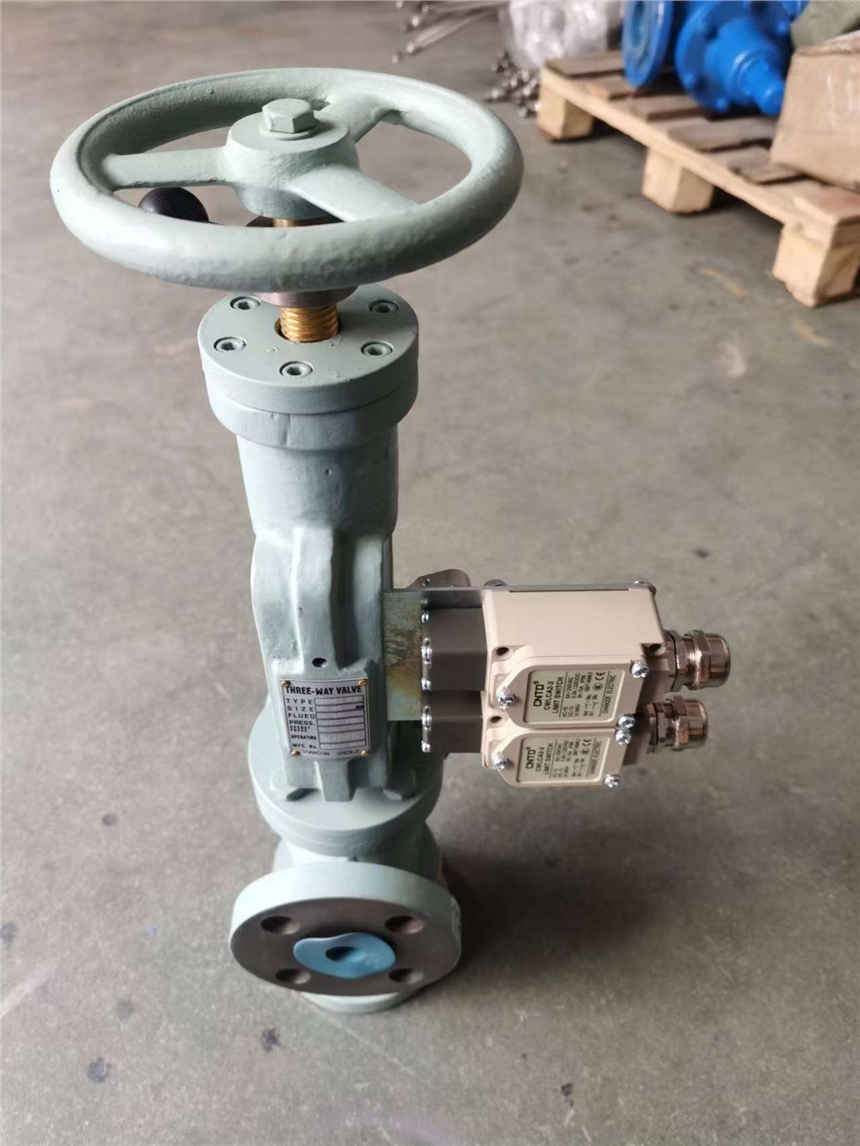

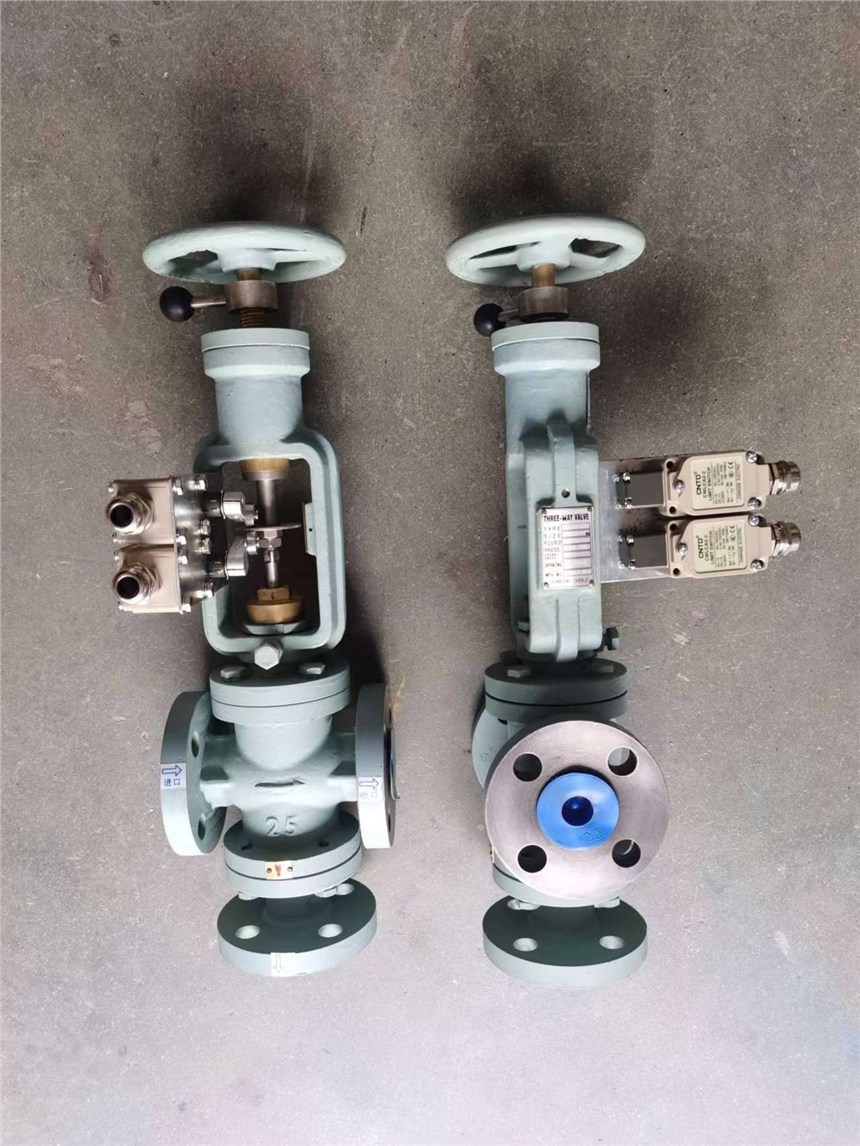

船用手动三通切换阀手动三通信号开关切换阀HP82-FX(Q)

产品名称：手动三通切换阀

型号：HP82-FX ,ZYF25-II

形式：HP82-FX分流型，HP82-FQ合流型

适用介质及用途：不含固体颗粒，无腐蚀性油类及似油的润滑性液体，气体，淡水。连接油机单元管道。

适用温度：-10℃～180℃，执行标准：JIS 10K FF

特点：1限位开关信号反馈。2采取OPEN开、CLOSE关闭阀位指示。

      3设有阀位任意锁定装置。4手动操作方便安全简单快速。

手动阀基本原理：

1、松开13锁紧手柄,旋转14手轮逆时针方向即9推杆向上移动直至到高点,反之9推杆到低点为止,用13锁紧手柄即可。通过这样一个基本原理来完成A、B、C的介质流通

2、分流阀是由一种介质分别流动二个不同方向的分流出口

3、合流阀是由二种介质并成一个流动方向的合流出口。

例如:轻油接B口,重油接C口,当阀位指示到低点时,轻油从B进到A出、重油C关。当阀位指示到高点时,重油C进到A出、轻油B关。

三通阀是一种高性能、高可靠的阀门，适用于各种需要分流、合流的场所。
