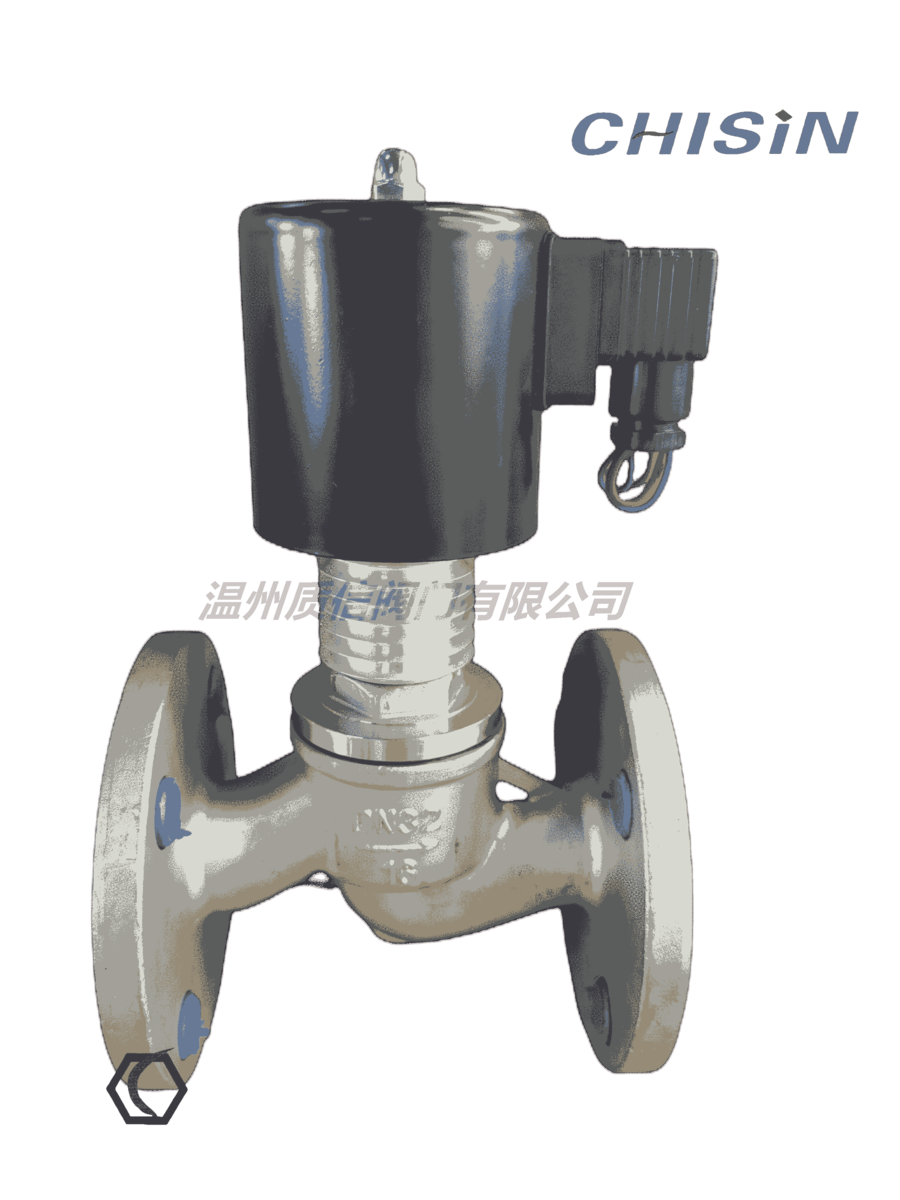

ZBSF系列全不锈钢电磁阀温州质信阀门有限公司

  一、用途

  ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。

  本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

  二、结构原理

  本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

  三、型号规格说明

  四、技术参数

  六 安装须知

  1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。

  2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。

  3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，安装旁路装置（如图一）。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图（二）。

  4、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。

  5、不要将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

  6、普通型不可在爆 炸危险场合使用。

  7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动

  8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。

  9、电磁阀前后管道需安装上压力表，以便观察管道压力。

  七、使用保养

  1、建议使用单位指派专人负责使用保养。

  2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。

  3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

  4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。

  5、电磁阀从管路上卸下不用时，应将内部零件试净并用压缩空气吹净储存。

  6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。

  7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆 炸和泄漏。
