电动不锈钢法兰球阀

XHL-SG(F)

产品特性：

?法兰球阀可配美标、日标、国标

?阀体可耐高压、高温各种液体

?阀体采用全通径、流量大、流通阻力小、不堵渣

?结构紧凑、体积小、重量轻

?执行器和阀体拆装方便，可随意分开两部分（有螺丝固定）

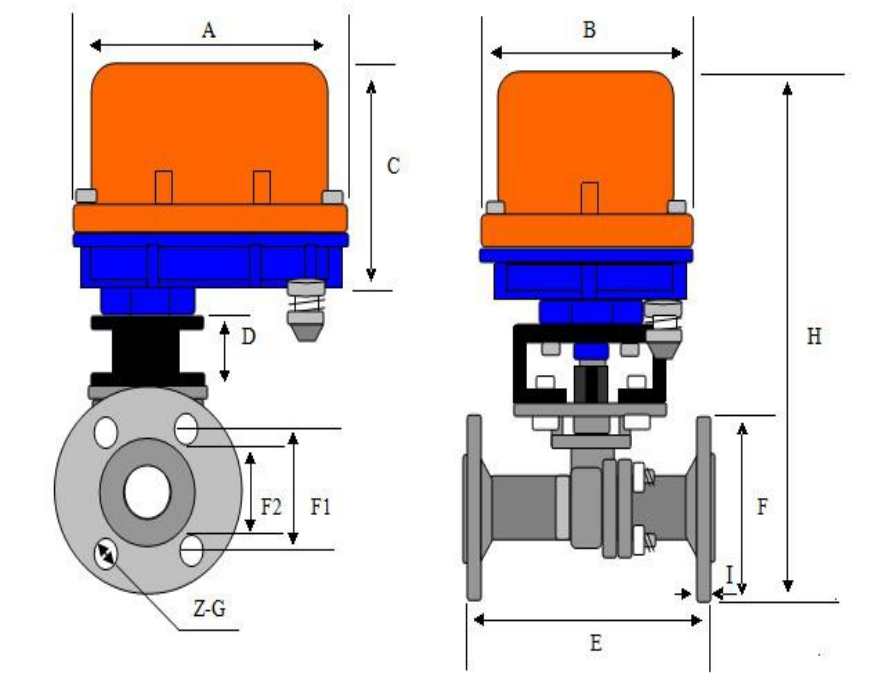

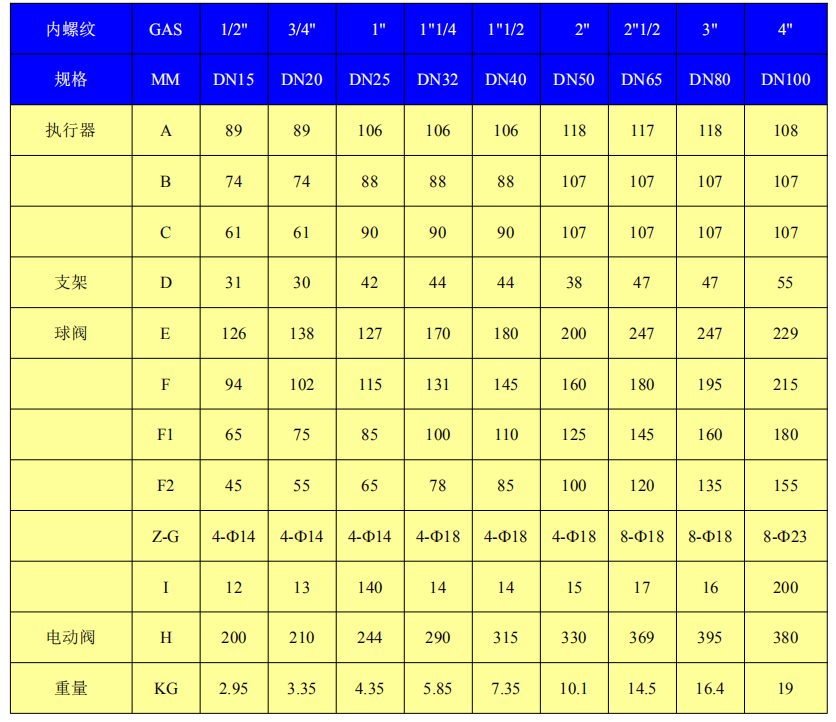

规格尺寸图：

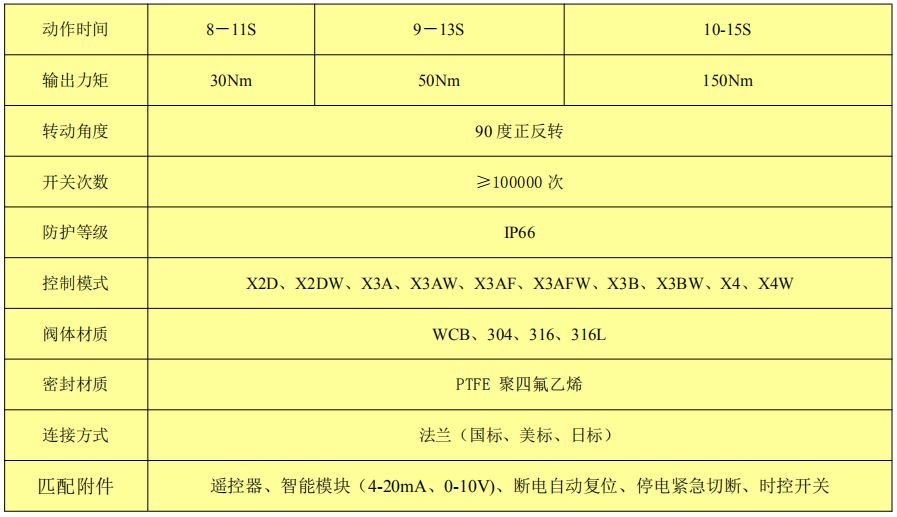

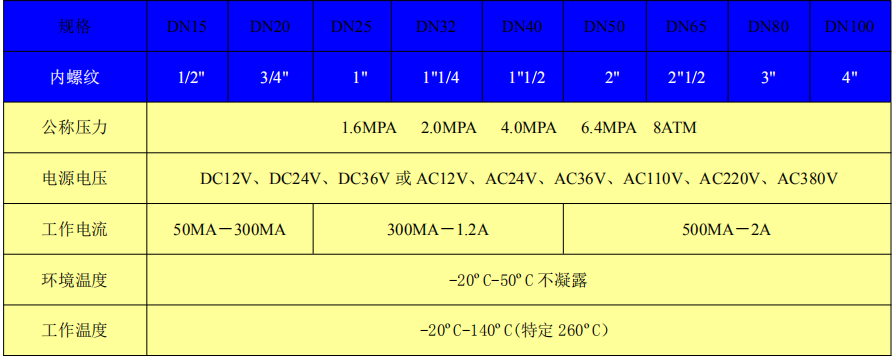

技术参数：

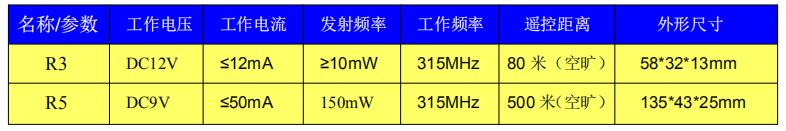

遥控器：

  遥控器可远程控制电动阀门在一定距离范围内开启和关闭，这款是开关型非调节

不能控制阀门运行中途停顿，但可以中途切换开关方向，以线控或者遥控后选择方

向为终阀门位置（比如阀门控制线选择开启阀门，但是运行中途遥控器选择关闭那

么阀门又会回到关闭状态）到位后开启或关闭后指示灯亮起，推荐选用带反馈信号功

能来匹配这款遥控器。每个遥控器只能配对一台电动阀，不能控制多台！这款可远程

控制电动阀门会在一些特定的环境、空间位置，带来非一般的方便和实用！注：每次

遥控开或则关好按住按键 3 秒而不是按一下，以免外界对遥控信号的干扰产生操作

的失误！

多台遥控型电动阀的遥控器不能同时操控所有配对的电动阀，因为遥控器的频率

会产生相互干扰使而电动阀不动作或者错误指令！切记！！！

遥控距离都是在无障碍物的情况下测试得出，实际操作情况视环境而定！

遥控器内置电池有一定时间寿命、可更换

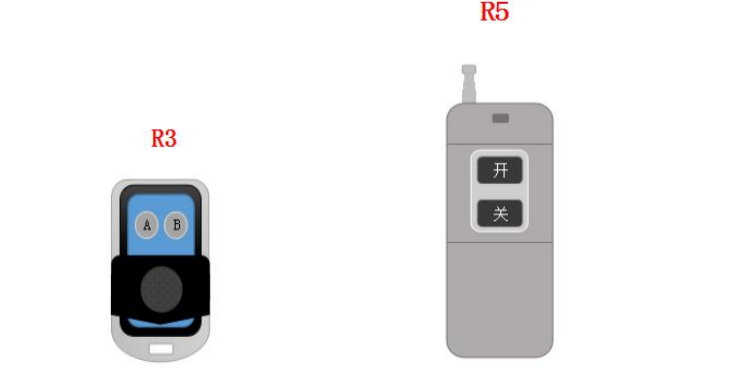

R3-遥控器 A 键为开 B 键为关

紧急切断及断电复位介绍

产品参数：

1、电瓶适用于 12V、任意容量

2、外接控制电源：DC9V~DC30V、AC9V~AC24V、AC85V~AC500V

3、当输出电流大于 8A 时会自动切断电源保护

4、当电瓶电压低于 10.2V 时会报警，并且这个时候只允许阀门关闭动作，

而不能开启动作（请尽快给电瓶充电、长时间低于此电压会影响电瓶使用

寿命）

5、控制箱配有开和关按键来实现近距离操控

6、控制箱防护等级 IP66

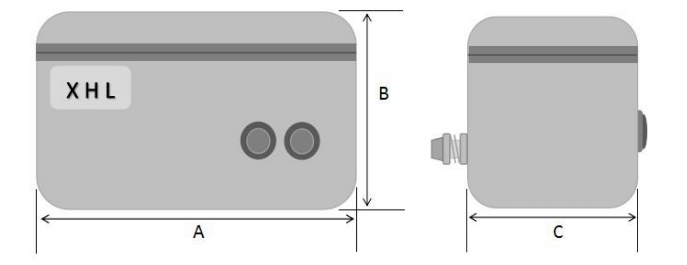

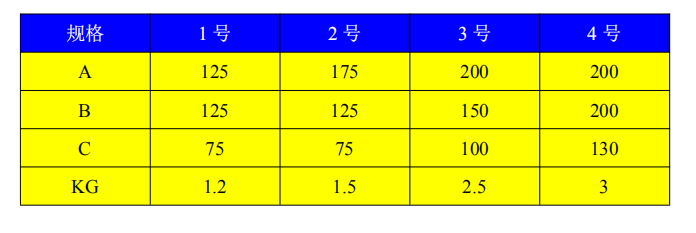

规格尺寸：

紧急切断功能介绍：

电动阀门正常线控使用时突然停电或电源断开，此装置可以快速度关闭

或者开启阀门，避免泄露事故，起到紧急切断功能（可替代现有紧急事件

中的手动功能）。控制面板上的按键开关可近距离操作关闭或开启，也可

以选择远程遥控器控制。操作次数不可大于 5 次，并可以一拖多款电动阀

门使用。（但选择合适容量电瓶来支持操作）。

本装置可选择 XHL 系列产品的所有控制方式（X2D、X2DW、X3A、X3AW、

X3AF、X3AFW、X3B、X3BW、X4、X4W）来操作。

断电复位功能介绍：

断电复位电动阀门和现有电磁阀一样的工作原理，也是电磁阀多种诟病的

佳替代品，但其性能是工业级。紧急情况并可以搭配远程遥控器和控制

面板上面开关近距离操作。

太阳能控制功能：

在无电源来源时完全通过太阳能供电来实现操作电动阀门动作。紧急情况

并可以搭配远程遥控器和控制面板上面开关近距离操作。

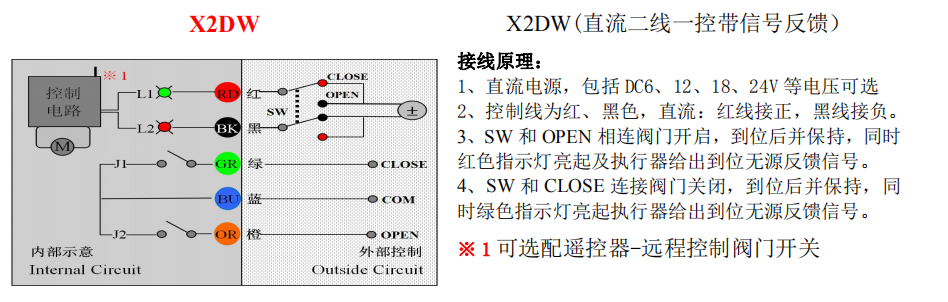

接线原理图:

电动阀门接线方式图

接线注意事项：

请电工在接线前先查看电动阀门外壳顶部的电压标签和外壳侧面的

接线方式标牌，确认工作电压和接线方式后再接电工作。如果未检测标牌

接电容易造成烧毁控制板以及人生安全隐患，谢谢配合安装！

安装使用与购买需知：

一、 虽说多款接线方式均可交直流电源通用，但厂家提倡选用时还是明确那种电

源更加合适。

二、安装阀门是阀体面为进水口，阀盖面为出水口。

三、 执行器的一面带有两盏灯，左边的为控制阀门开关的双色指示灯，右边的为

阀门自动保护指示灯。

四、 执行器可以安装在倾斜于水平面不大于 90 度的任意位置，严禁朝下安装。

五、 本产品带有自动保护系统，阀门在运行中如遇到较大的杂物将阀门卡死，或

其他故障，执行器会启动自动保护，切断电机电源，其右边指示灯发出橙色亮光。应

关闭电源，取出杂物或排除故障，再次通电运转。所以流动物体中有较大较硬杂物的

用户，请在使用电动阀门前加装过滤网，进行保护。

六、匹配的遥控器是自身带有电池，因此注意更好电池，以免造成控制失灵现象，

遥控距离视周围障碍物情况而定使用前请先测试现场以免造成距离误导。

七、与阀门连接的螺纹为标准的与之相匹配的，切勿使用错误螺纹与阀门连接以免造成阀门损坏、报废。

八、如果是车载电动阀门请事先通知，汽车启动时电压和不稳定，所以另行

加装元器件！！！

九、在不同的环境下要对执行器和阀门做一定的保温、防冻、防震、防雨淋、防高温、防油烟污渍、防金属部件接触到腐蚀性介质，这些防护都是有效的起到对产品的使用延长、减少故障能确保正常使用不影响客户的应用！

十、安装时不要对执行器使用强力，对阀门不能敲打、乱扭以免造成阀体自身松

动渗漏。

十一、安装前请用户务必在清楚接线方式和输入电源工作电压是否正确无误，切

勿接错电源控制线和工作电压，不然会烧毁控制板。

备注：如果因安装不当、电源输出错误、工况介质太恶劣所造成的产品损坏，我

公司只提供有偿服务。

保修期：

1.产品保修期为自购买之日起十二个月（合同签订日或以发货清单日期）。

2.产品上的条码为保修凭证，撕毁无效。

产品的不断升级可能导致部分数据的变化，如有改动恕不另行通知！
