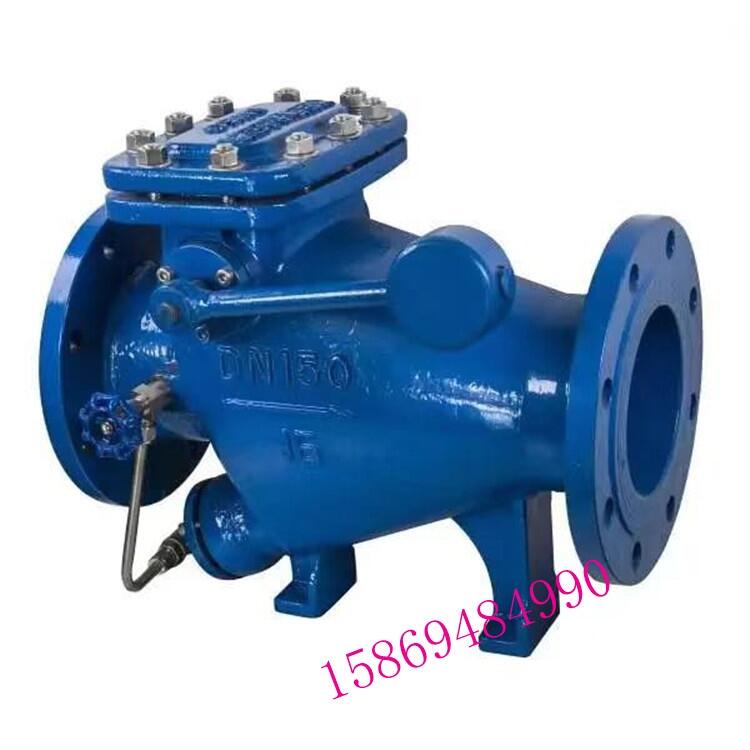

HH44X微阻缓闭止回阀
产品型号：HH44X，HH44H，HH44T
公称通径：DN40~DN800
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
HH44X微阻缓闭止回阀产品简介
微阻缓闭止回阀用于给排水管道上，安装在水泵出口处，用来防止介质逆流和消除破坏性水锤，并能有效的减少阀门关闭水锤的压力，可保障管网安全可靠运行。
它具有阀瓣轻，开度大，节电效果显著、流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠，耐磨损，适用寿命长.
HH44X微阻缓闭止回阀特点及优点:
●设有平衡锤装置。阀瓣旋启时对水流的阻力小，开阀力仅为原旋启式的五分之一，为节能性产品。
●阀瓣关闭的后段行程设有阻尼装置，且阻尼时间 ,可调，可防止破坏性水锤的产生。
●新颖包胶阀瓣设计，密封可靠、防腐蚀，减振耐磨、使用寿命长;运行平稳，噪音低。
HH44X微阻缓闭止回阀设计标准
设计规范：GBT/12233
结构长度：GB/T1221
法兰标准：GB/T17241.6 GB/T9113
实验标准：GB/T13927 API1598
HH44X微阻缓闭止回阀性能参数
|
型号 |
HH44X HH444T HH44H |
|
|
工作压力 |
1.0~2.5MPa |
|
|
适用温度 |
0~80度 |
|
|
适用介质 |
水、弱腐蚀性液体 |
|
|
材质 |
阀体，阀盖 |
铸铁，铸钢，球磨铸铁 |
|
阀瓣 |
橡胶组合件 |
|
|
阀轴 |
不锈钢 |
|
HH44X微阻缓闭止回阀连接尺寸
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
L |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1300 |
1400 |
1500 |
|
H |
300 |
300 |
320 |
354 |
350 |
380 |
500 |
580 |
670 |
730 |
820 |
920 |
1100 |
1100 |
1200 |
1550 |
1700 |
|
B |
220 |
270 |
290 |
300 |
320 |
340 |
410 |
450 |
550 |
580 |
630 |
700 |
900 |
900 |
990 |
11120 |
1300 |
