商品详情

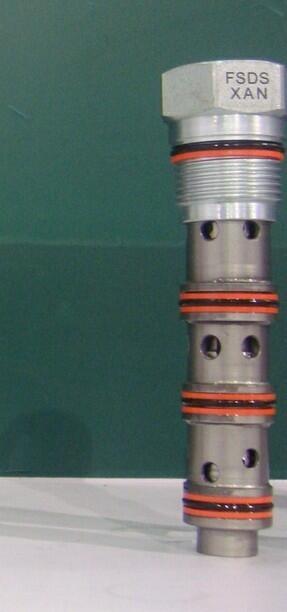

透大气, 直动式 顺序阀 无反向单向阀
流量: 60 L/min. | 插孔: T-13A
技术特性
技术数据
性能曲线
CAD文件
常见问题
额外来源
全部收起
技术特性[ - ]
透气型，直动式顺序阀将在进口（口1）压力超过阀的设定之后向次级油路供油。顺序阀的设定将控制与透气口压力相关的口1压力。
适合使用在负载锁紧应用中。
透大气阀只用在不能连接外泄口的应用中。长期使用，透气阀可能会出现外部泄漏或湿气进入弹簧腔。
每4000个周期中，会有接近1滴（0,07 cc）的油液进入外接口弹簧腔。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
回到首页
技术数据[ - ]
注意：技术参数可能因产品配置而不同。请查看产品配置部分。
插孔 T-13A
系列 1
通流能力 60 L/min.
最大操作压力 350 bar
工厂默认的设定值 30 cc/min.
回座时最大泄漏 0,7 cc/min.
额定响应时间 2 ms
调节 - 从最小设定到最大设定的顺时针圈数 4
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
调节螺栓的内六角尺寸 4 mm
锁紧螺母六角尺寸 15 mm
锁紧螺母力矩 9 - 10 Nm
型号重量 0.21 kg.
Seal kit - Cartridge Buna: 990010007
Seal kit - Cartridge EPDM: 990010014
Seal kit - Cartridge Polyurethane: 990010002
Seal kit - Cartridge Viton: 990010006
回到首页
