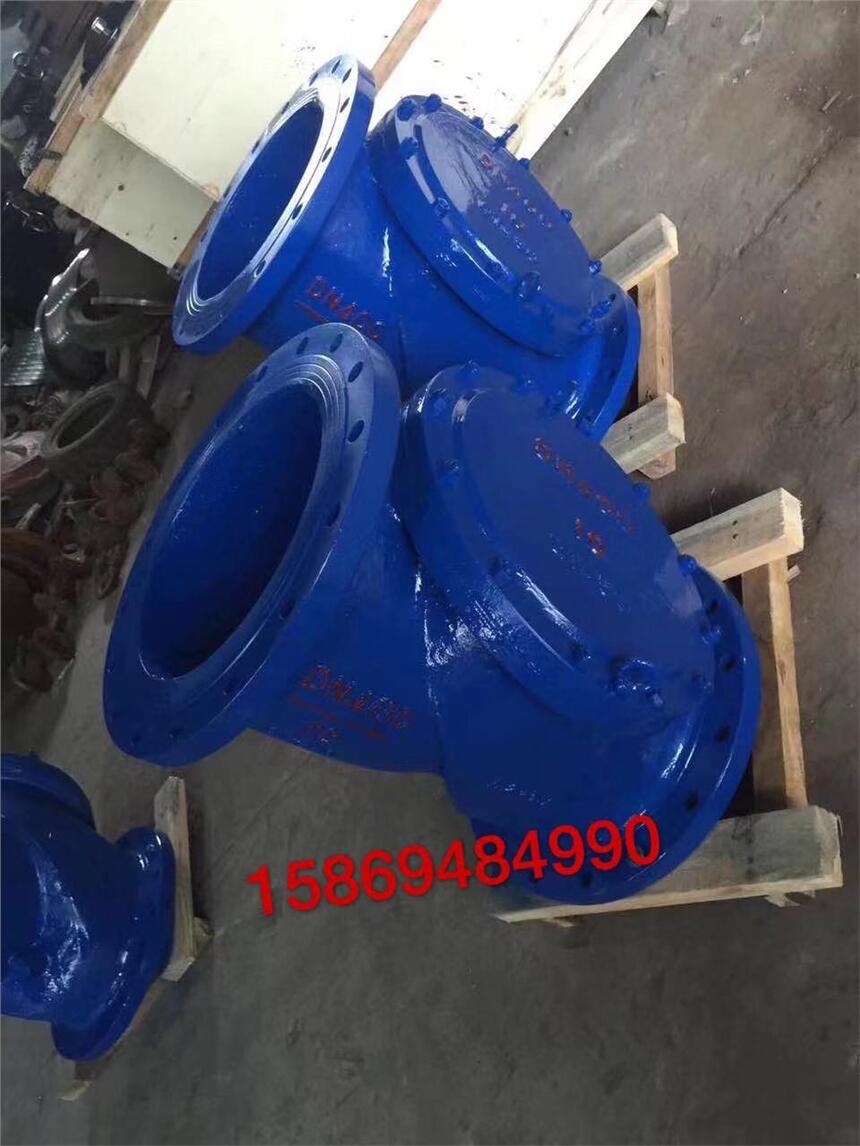

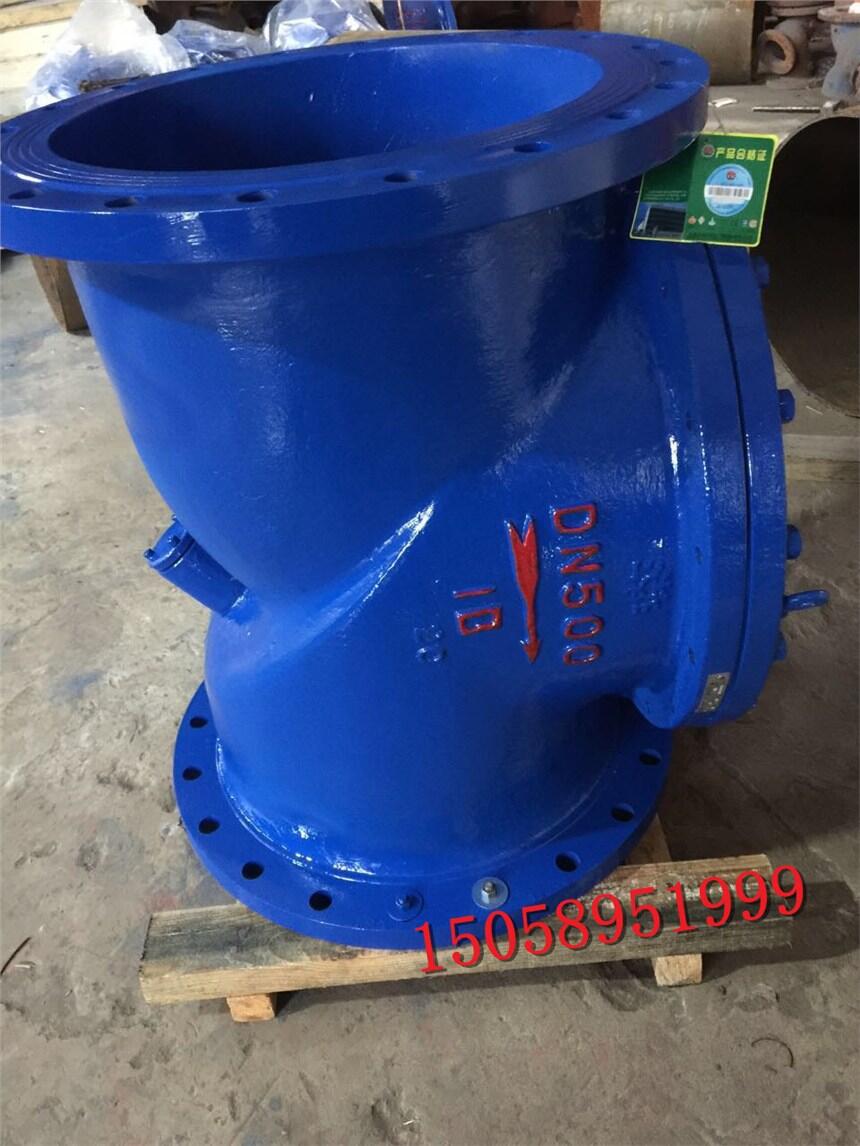

SFCV（HC44X)橡胶瓣止回阀
产品型号：SFCV
公称通径：DN50~DN600
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
SFCV(HC44X)橡胶瓣止回阀产品简介
HC44X(SFCV)型橡胶瓣止回阀PN10~PD40(125LB~300LB)橡胶瓣止回阀适用于压力1.0~4.0MPa，工作温度-29~+80℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，适用介质为水，油品介质等，是控制管道内介质单向流动的阀门，用来防止管路中的介质倒流，属于自动阀类，启闭件靠流动介质的力量自行开启和关闭。
橡胶瓣止回阀主要由阀体、阀瓣及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积设计，具有水头损失小，不易拖动杂物，维修简便等特点。该阀主要适用于给排水系统，可安装在水泵出口处，以防止介质倒流及水锤对泵的损害，该阀还可安装在蓄水池进水管的旁通管道上，以防止池水倒流至给水系统中。
SFCV(HC44X)橡胶瓣止回阀的特点
采用全流面积式设计，水头损失小，不易推及杂物，维修简便。
密封采用斜板式设计，关闭行程短。
阀瓣采用橡胶与钢板经高温压制而成，耐冲涮，性能好。
产品结构简单，保养，维修，运输均很方便。
SFCV(HC44X)橡胶瓣止回阀安装注意事项
在管线不要使止回阀承受重量，大型止回阀应采用独立支撑，使管道系统不产生压力，保护管线运行安全。
安装应注意流水方向与阀门箭头指示方向一致。
升降式垂直瓣止回阀应安装垂直管道上。
升降式水平瓣止回阀应安装水平管道上。
SFCV(HC44X橡胶瓣止回阀技术参数
|
型号 |
公称压力（MPa) |
密封实验压力（MPa) |
壳体实验压力（MPa) |
高工作压力（MPa) |
工作温度℃ |
|
HH44X-10 |
1.0 |
1.1 |
1.5 |
1.0 |
≤80 |
|
HH44X-16 |
1.6 |
1.76 |
2.4 |
1.6 |
≤80 |
SFCV(HC44X)橡胶瓣止回阀主要连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
978 |
1295 |
