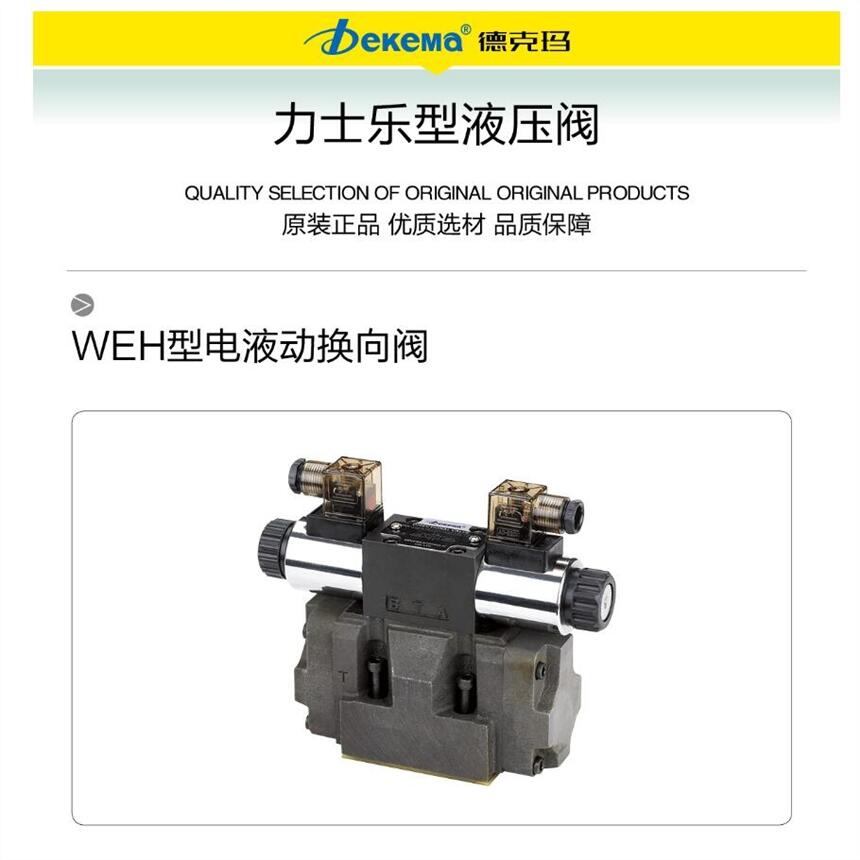

电液动换向阀
WEH系列
通径(NG) 10 32
压力至28/35MPa

流量至1100L /min

特性
WEH型电液换向阀是用电磁阀为先导控
制的换向阀，它采用板式连接，其连接尺寸
符合DIN2430和ISO4401标准。它有许多不
同的性能和附加装置可供选择。
先导控制用的电磁阀有湿式交流或直流
的:主阀采用弹簧对中和弹簀复位或液压对
中和液压复位:带或不带换向时间调节器;
带或不带主阀行程调节器:在主阀内可装预
压阀:可安装插入式阻尼器:在工作压力超
过25MPa时可安装减压阀。
二位四通换向阀(这类 阀共有四种不同的结构型式)
1. 4WE....型:
这类阀的导阀和主阀各有一个复位弹簧.靠弹 簧力来复位。
2.4WEH..H.../ ..型:
这类阀的导阀有-个复位弹簧.使导阀芯处在 初始位置上.主 阀芯是通过压力油的作用来换向的。
3.4WEH...0...型:
这类阀的导阀有两个电磁铁。在导阀和主阀里都没有复位弹簧.这样就分别用电磁铁和压力油使导阀芯和主阀芯换向。因此就
必须总有一个电磁铁处于工作状态下。
4.4WE......型:
这类阀的导阀有两个电磁铁和定位器、可使导 阀芯停留在工作位置上(脉冲式阀)。主阀芯没有定位装置.在压力 油的作用下
移到相应的工作位置上。
在上述2.3. 4种结构中都是液压复位的.主阀芯只有在压力油的作用下.才能保持在工作位置上。
控制油内供与外供及内排与外排的转换说明:
1. WEH10型
(1)内供与外供转换:
主阀体顶上P孔中有M6螺钉(2)为外供.拆下M6螺钉(2)为内供。
(2)内排.与外排转换:
卸去螺塞(1).装上M6螺钉(2)为外排.拆下M6螺钉(2)为内排。
2、WEH16型
(1)内供与外供转换:
拆下端盖.将销(11)的小头朝向主阀内
装成外供.将销(11)的小头朝外装成内供。
(2)内排与外排转换:
将主阀顶.上的螺塞(10)拆下.装上M6螺
钉(9)成外排、拆 下M6螺钉(9)成内排。
3、WEH25型:
(1)内供与外供转换:
拆下端盖.装上M6螺钉(6)为外供.拆
下M6螺钉为内供。
(2)内排与外排转换:
将主阀顶上T孔中的M6螺钉(6)拆下为内
排、装上为外排。
4、WEH32型:
(1)内供与外供转换:
将主阀顶上P孔中M6螺钉(9)装上成外
供、拆下成内供。
(2)内排与外排转换:
将主阀顶上T孔中的M6螺钉(9)装上成外
排.拆下为内排。
注意事项:
内供时必须把底板.上X口堵住、内排时必
须把底板.上Y口堵住。
