一、产品简介：
   TY45W上展式放料阀设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。TY45W上展式放料阀此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

二、产品耐腐蚀性：
1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。
4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA

三、产品零件材料:

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

四、产品尺寸:

DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/

五、工作原理：
是在储罐和容器的底部用来放料、排料、取样使用，同时可作为无死区关断操作。上展式放料阀焊接于储罐和容器的底部，消除工艺介质在容器出口的残留现象，放底结构设计为平底型，阀体为V型，结构为提升阀瓣工作方式。阀体内腔有耐冲刷、耐腐蚀的密封圈，可以保护阀体不被介质腐蚀、冲刷。在对密封圈进行特殊处理，使表面硬度达到HRC56-62的技术。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，同时防止结疤。
放料阀分上展示和下展示结构，区别在于阀瓣的设计处，阀瓣上升式为上展示，阀瓣下降式为下展，其原理是上展式放料阀为球往上升才能出料，下展阀放料阀为球往下降才能出料。采购时两种结构价格有一定的相差，中可根据现场使用进行正确的选型。

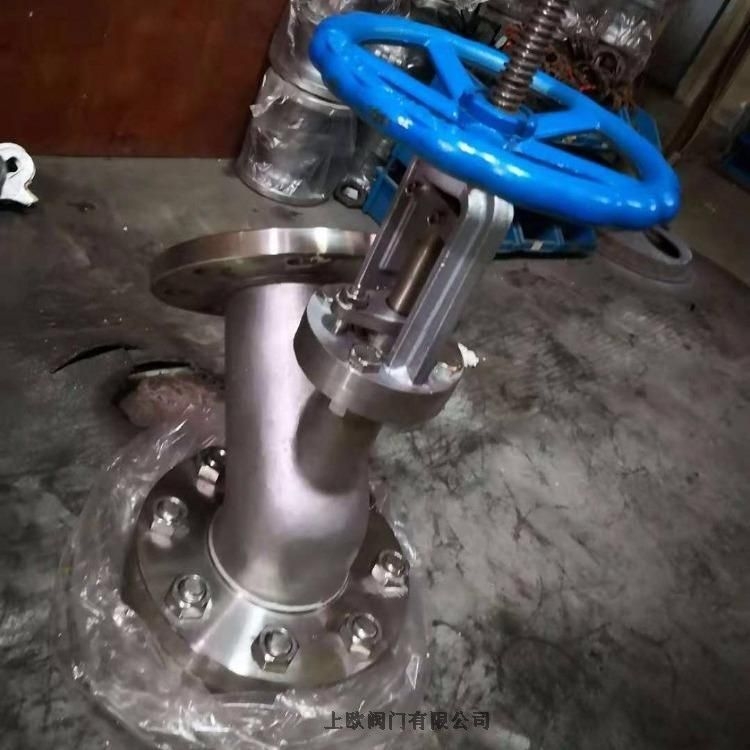

上展式放料阀主要由阀体、阀瓣、密封件、阀杆、支架、阀盖、手轮、螺栓螺母等零部件组成。具有操作简单、运用灵活、性能稳定、耐冲刷、耐腐蚀等特点。台臣阀门生产的放料阀符合HG5-16-79的技术条件，严格执行国家检验检测标准方可出厂。
