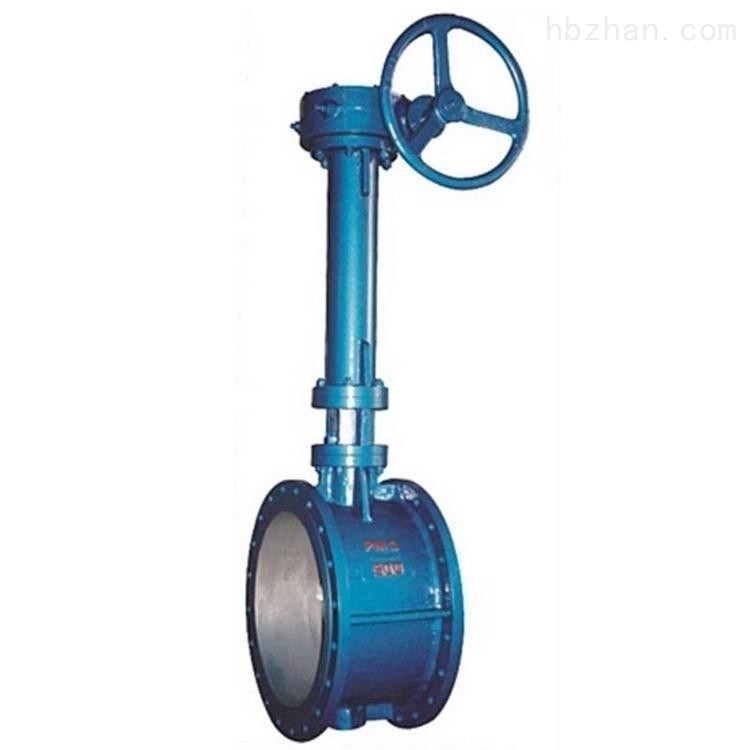

一、产品简介：
加长杆蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上起切断和节流用。

二、产品概述：
适用于温度≤80℃，公称压力≤1.6MPa的食品、、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。其特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

三、产品特点：
设计新颖，结构独特。
软密封伸缩蝶阀体积小，重量轻。
操作轻便省力，启闭迅速。
密封部位能调节和更换，密封性能可靠，流阻小，节能。
SD643H气动法兰伸缩蝶阀
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999

四、产品零部件材料：

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

五、产品性能：

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	1.0	1.6	2.5
试验压力	强度试验	1.5	2.4	3.75
密封试验	1.1	1.76	2.75
气密封试验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性及粉尘颗粒物等；
适用温度	-40℃～600℃
驱动形式	手柄、涡轮、电动、气动、液动
