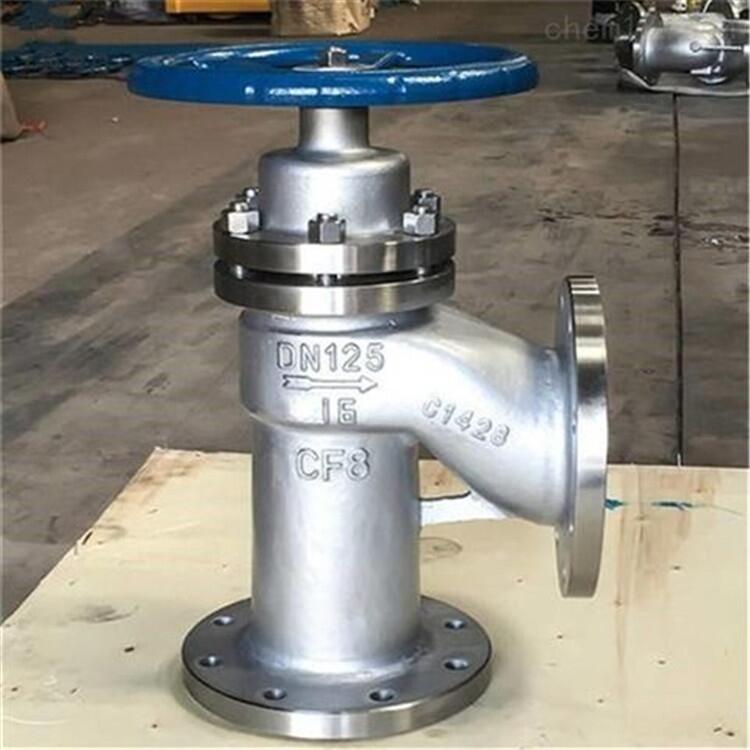

U44H角式柱塞阀

一、 概述：

U43SM双柱三通柱塞阀在石油、化工、化肥、冶金、制药等生产环节需要将流体从一条管线快速切换到另一条管线，或者将一条管线的流体同时分配给另外两面三刀条管线，以满足工艺流程的要求。对此采用三通柱塞阀即可以实现

二、主要连接尺寸：

DN(mm)/ 尺寸 (mm)		U44SM-16C(P) UJ44H-16C．P．R
DN(mm)/ 尺寸 (mm)		15		20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L		90		95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H		190		210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W		100		100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D		95		105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1		65		75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2		45		55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b		12		12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd		4-14		4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30
	三、：		产品特点角式柱塞阀与直通式柱塞阀的工作原理完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。

四、结构特点
是有阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。该阀进出口通道不在同一方向上而成90度直角，这种形式的柱塞阀，使通过阀门的介质改变流动方向，因此会产生一定的压力降。UZ44H角式柱塞阀的优点是可以把阀门安装在管路系统的拐角处，这样既节约了90o弯头，又便于操作。U44H角式柱塞阀的密封环采用硬密封，耐磨性高的硬质合金密封材料，具有经受长期高温，高压而不丧材质的性质而变形，所以密封性能可靠，经久耐用。保证了角式柱塞阀的密封性，杜绝了内泄漏，同时柱塞开启矩小，能实现阀门的迅速启闭。U44H角式柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。由于柱塞阀的中柱塞与密封环间采用过盈配合。通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面积柱塞外圆密封。
