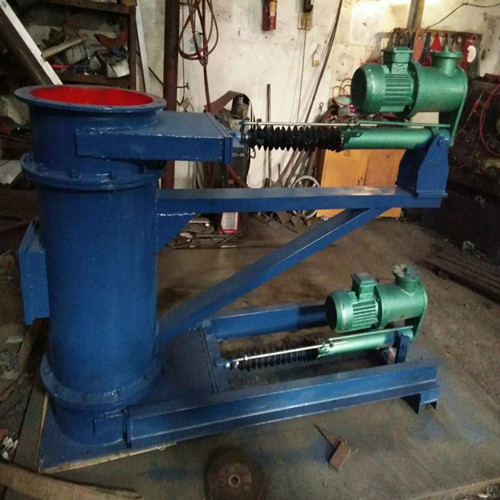

产品名称：插板式锁风卸灰阀

产品规格：DN100-DN1000

公称压力：0.05-0.25MPa

适用温度：≤350℃

适合介质：固体晶料、颗粒物料、粉状物料

产品概述：

采用电液推杆作动力源，对夹式灰渣（漿）阀作阀门，其阀体板动作灵敏，运行平稳，行程控制准确，有效的缓解冲击力，具有可靠过载保护能力。能按编程要求自动完成上、下阀的相互交替工作，确保在正压或负压状态下卸灰，在设定的卸料量后自动停止，阀门关闭，能解决小块料粘结而堵塞及大块料卡阻的缺陷。广泛应用于冶金、矿山、建材、电力、化工等工业生产流程需要远程控制或现场控制卸灰（料）的过程中。

结构特点：

采用电液推杆作为动力源，使卸灰器动作灵敏、运动平稳、行程控制准确，可带负荷启动，并能有效缓冲外来冲击力，且具有超负荷保护能力。电液推杆体积小，不漏油，便于安装、维修。在恶劣工作环境下，亦能不吸尘、不进水、内部不锈蚀，使用寿命长，不需要任何附属设备，基本克服了以往电动推杆工作不可靠和气动推杆设备复杂等问题。双层卸灰器结构新颖，运动准确可靠，充分考虑了有效的密封结构及检修、维护的方便。该卸灰器配置有行程形状，可以上下交替卸灰以保证系统气体压力。在事故状态下，该卸灰器还手动操作。
安装注意事项:
1、在电液动插板阀安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
3、电液动插板阀安装时应采用整体就位安装，不能闸框、闸板分体安装，防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
5、电液动插板阀出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。
 订货须知：
一、订货前，应先了解本产品技术参数、安装尺寸、转速及使用范围等择优选用配套，以免造成不必要的损失。
二、说明书中技术参数、安装尺寸及转速是我厂通用的标准，如用户单位需特殊要求，我厂可按需方要求设计生产、供货。
三、说明书中星形缷料装置壳体是标准铸铁，还可以生产铸不锈钢、铸铝、铸铜、焊接壳体等。
四、产品配用电机以Y系列为标准，我厂还可以配用防爆电机，调速电机，变频电机
