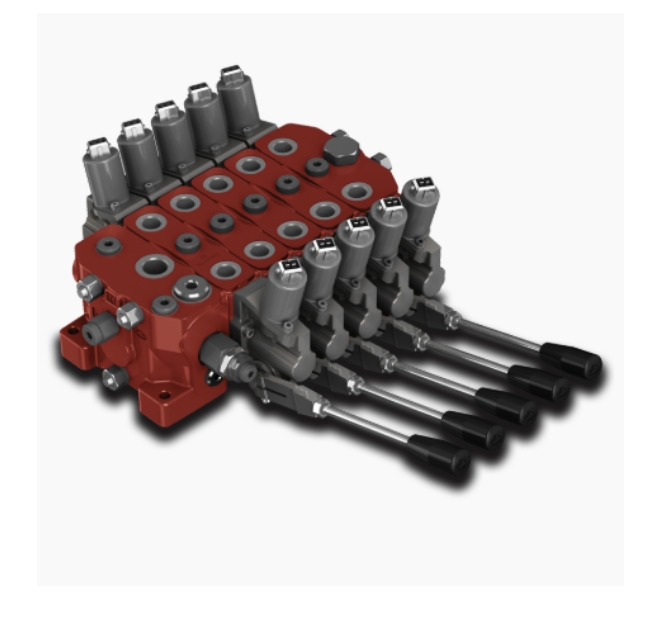

意大利Walvoil分段阀SDS100型主要功能包括方向控制、流量调节、压力控制与系统保护等


SDS100型是一款紧凑、多功能和灵活的分段式方向控制阀。主要功能包括方向控制、流量调节、压力控制与系统保护等。
主要为小型挖掘机设计，适用于高科技的不同回路，这要归功于与流量相关的紧凑尺寸、比例控制和多功能性。
一、设计技术
- 采用“Y”型自由流动流道，有助于降低压力损失，提高液压系统的效率。
- 每个部分都有止回阀，可防止液压油倒流，保护系统元件。
- 多种类型回路的中间部分，可提供并联和串联回路等多种配置选择，具有很强的灵活性。
- 具有手动、气动、电动、液压、电动液压、开/关和比例控制等多种控制方式。
- 节数最多可达 10 节，最后一部分用作出口这种设计让其能适配多种液压回路。

二、主要功能
1）方向控制：作为分段式方向控制阀，可控制液压油的流向，从而实现对执行元件（如液压缸 、液压马达）运动方向的控制，如在小型挖掘机中能精准控制小臂、大臂和铲斗等的运动方向，确保施工操作的精确性。
2）流量调节：具备比例控制功能。通过不同的控制方式，可调节液压油的流量，进而控制执行元件的运动速度。例如在农业机械中，能根据作业需求，精确调节农具的动作速度，提高工作效率。
3）压力控制：可组合双泵供油回路，中间公共回油压力补偿负载敏感。能根据系统负载的变化自动调节压力，保持系统压力稳定，提高液压系统的效率和能源利用率。
4）系统保护功能：每个部分都有止回阀，可防止液压油倒流，避免因油液反流对系统元件造成 损坏。同时，配备了广泛的抗冲击和抗气蚀端口阀，能有效吸收液压系统中的压力冲击，防止气蚀现象发生，保护阀门和整个液压系统，延长设备使用寿命。
5）多回路集成控制：最多可达 10 节，且有并联、串联等多种回路配置选择。可将多个液压回路集成在一个阀组中，实现对多个执行元件的集中控制，简化液压系统的结构， 减少管路连接，提高系统的可靠性和紧凑性。

三、基本参数：
额定流量 ：45L/min
压    力：315巴 （4600psi））
节    数：10
节    距：36 mm

四、应用领域
农业机械：在农业机械设备中，可实现各种农具的精确控制，如收割机、拖拉机的液压悬挂系统等，帮助提高农业生产的效率和精准度。
建筑和土方机械：特别适用于小型挖掘机，能够精准控制挖掘动作、小臂和大臂的运动以及铲斗的操作等，确保施工过程中的高效和精确作业。
材料处理设备：用于控制物料搬运设备的液压系统，如叉车、装载机等，实现货物的装卸和搬运过程中的平稳、精确控制，提高工作效率和安全性。
工业车辆：在工业车辆的液压系统中应用，可实现车辆的转向、举升等功能的控制，保障工业车辆在作业过程中的可靠性和稳定性。

五、常见系列及特点
SD6-DLS7   小巧、紧凑、灵活的分段阀
SDS100     型紧凑、多功能和灵活的分段阀
SD8-DLS8   紧凑、多功能和灵活的分段阀
SDS140型   高性能、多功能分段阀
SDS150型   坚固、多功能和灵活的分段阀
SDS180-DLS180坚固、多功能和灵活的分段阀
SD25       大流量分段阀
SDS400型   大流量分段阀
D9         小巧、紧凑、灵活的分段阀
D3M        小巧、紧凑、灵活的分段阀
DVS10型    小巧、紧凑、灵活的分段阀
D4         紧凑、多功能和灵活的分段阀
DVS14      高性能、多功能和灵活的分段阀
D6         完整灵活的分段阀
D16        完整灵活的分段阀
