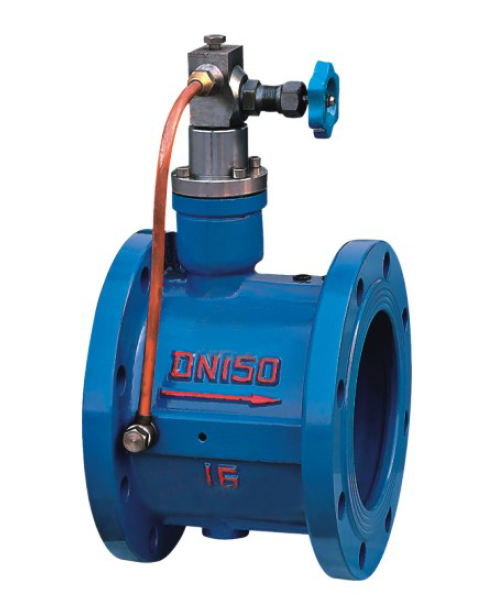

金钛HH49X微阻缓闭蝶式止回阀:高效节能 缓闭消锤 密封耐用
一、产品概述
HH49X微阻缓闭蝶式止回阀是一种水力自动控制阀门，主要用于防止介质倒流、消除水锤，保护水泵及管道系统。其采用蝶式结构设计，结合缓闭技术，具有低流阻、节能高效、密封可靠等特点，广泛应用于供水、消防、工业循环水系统等领域。
二、产品结构与工作原理
1. 主要结构组成
v 阀体：铸铁、铸钢或不锈钢材质，耐压耐腐蚀。
v 阀瓣（蝶板）：采用橡胶软密封+金属硬密封双重结构，密封性能优异。
v 阀轴：不锈钢材质，耐磨损，确保长期稳定运行。
v 缓闭装置：液压阻尼系统，可调节缓闭时间（通过外部调节阀）。
2. 工作原理
v 开启过程：当水泵启动，水流推动阀瓣旋转开启，介质顺畅通过，流阻极低。
v 关闭过程：
v 第一阶段（快关）：停泵或逆流时，阀瓣在自重和回流水压作用下快速关闭至约80%开度。
v 第二阶段（缓闭）：剩余20%开度通过液压阻尼装置缓慢关闭，有效消除水锤冲击。
三、核心特点与优势
|
特点 |
优势说明 |
|
微阻节能 |
蝶式流道设计，阻力系数低（Kv值高），减少能耗，适合大流量工况。 |
|
缓闭消锤 |
两阶段关闭技术，避免水锤冲击，保护水泵和管道。 |
|
双重密封 |
橡胶软密封+金属硬密封，零泄漏，寿命长。 |
|
结构紧凑 |
体积小、重量轻，安装便捷，节省空间。 |
|
免维护设计 |
无复杂电路或外接动力，纯机械结构，故障率低。 |
|
可调缓闭时间 |
通过外部调节阀（如针阀）控制缓闭速度，适应不同工况需求。 |
四、技术参数
|
项目 |
参数范围 |
|
公称通径（DN） |
50~1200mm |
|
公称压力（PN） |
1.0~2.5MPa（可定制更高压力） |
|
适用介质 |
清水、污水、油品等（非腐蚀性液体） |
|
适用温度 |
-20℃~80℃（橡胶密封）/ -20℃~120℃（EPDM） |
|
连接方式 |
法兰（GB/T、ANSI、DIN等标准） |
|
阀体材质 |

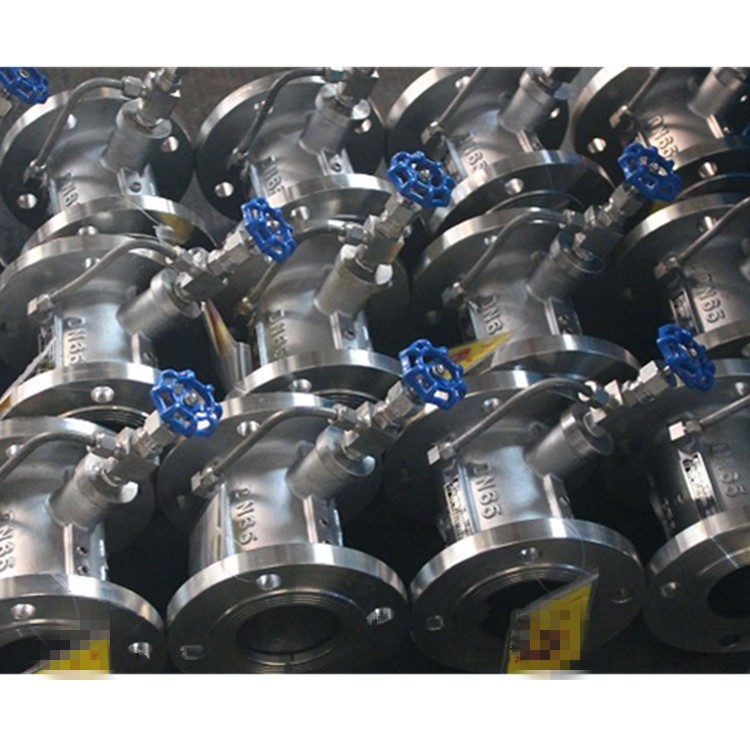

铸铁（HT200）、铸钢（WCB）、不锈钢（304/316） |
五、适用场景
1. 水泵出口：防止停泵后介质倒流，避免水泵反转损坏。
2. 市政供水/消防系统：保护管网免受水锤冲击，提高系统安全性。
3. 工业循环水：如电厂、石化、暖通空调等需防倒流及消锤的场合。
4. 污水处理：耐腐蚀设计可适应轻度污水介质。
六、安装与维护
1. 安装要求
v 可水平或垂直安装（阀轴需保持水平方向）。
v 安装前需清洗管道，避免焊渣或杂质损坏密封面。
v 建议在水泵出口≥5倍管径处安装，确保流态稳定。
2. 维护要点
v 定期检查阀瓣密封面磨损情况，必要时更换橡胶密封圈。
v 缓闭装置需保持清洁，防止阻尼孔堵塞。
v 长期停用时，应排空阀内积水，防止冻裂或腐蚀。
七、对比传统止回阀
|
对比项 |
HH49X微阻缓闭蝶式止回阀 |
传统旋启式止回阀 |
|
流阻 |
极低，节能显著 |
较高，能耗大 |
|
水锤防护 |
主动缓闭，消锤效果好 |
无缓闭功能，易产生水锤 |
|
密封性能 |
软硬双密封，零泄漏 |
单一密封，易磨损泄漏 |
|
体积/重量 |
结构紧凑，轻便 |
笨重，占用空间大 |
|
维护成本 |
低（可更换密封件） |
高（整体更换率高） |
八、总结
HH49X微阻缓闭蝶式止回阀通过水力自驱动+缓闭技术，完美解决了传统止回阀的高阻力、水锤危害、密封寿命短等问题，是现代化泵站、管网及工业系统的理想选择。其节能、安全、耐用的特性，可显著降低运维成本，提升系统可靠性。
