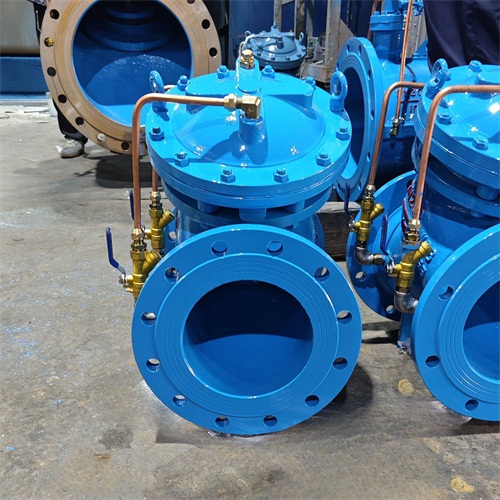

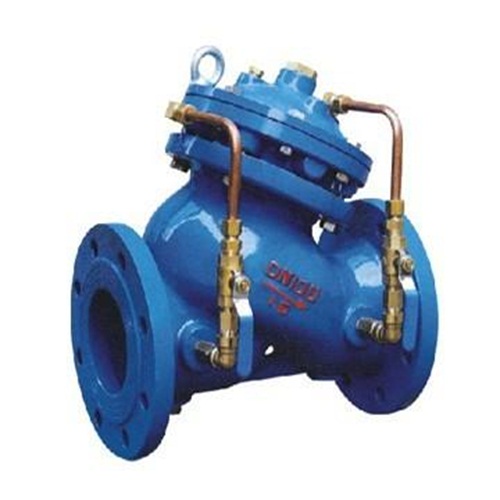

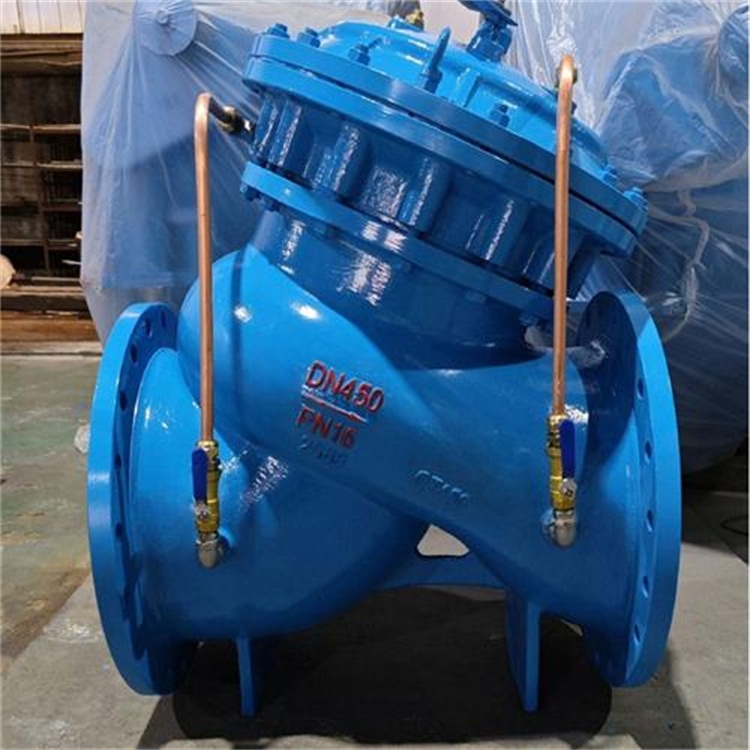

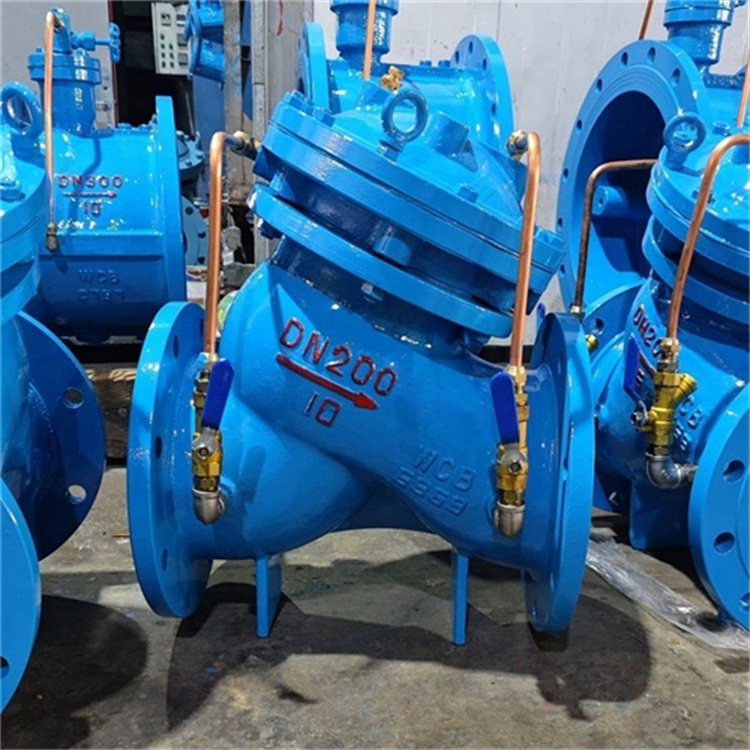

JD745X多功能水泵控制阀
一、产品概述
JD745X隔膜式多功能水泵控制阀是一种集止回、消除水锤、流量调节、电动阀控制于一体的智能化水力阀门，专为水泵出口管路系统设计。它通过液压隔膜驱动实现自动控制，无需外接电源，可有效保护水泵及管道系统，降低能耗，延长设备使用寿命。
二、核心功能
1. 止回功能
v 防止介质倒流，避免水泵反转损坏。
v 轻量化阀瓣设计，低压差即可开启，降低水泵启动负荷。
2. 水锤消除
v 两阶段缓闭技术（快关+慢关），通过液压阻尼控制关闭速度，降低水锤压力峰值（减少60%以上）。
v 适用于高层供水、长距离输水等易产生水锤的场景。
3. 流量调节
v 可通过外部调节阀调整阀门开闭速度，适应不同工况需求。
v 全通径流道设计，流阻系数≤0.03，减少水头损失。
4. 电动阀替代
v 无需外接电源，依靠水力自动控制，降低系统复杂性和维护成本。
三、产品特点
? 安全可靠
v 采用双腔隔膜驱动，抗污染能力强，适应复杂水质（清水、污水等）。
v 关键部件（阀瓣、隔膜、密封件）采用不锈钢、铜合金、EPDM橡胶，耐腐蚀，寿命长达10年以上。
? 节能高效
v 减少水锤冲击，降低水泵启停能耗，综合节能可达15%-30%。
v 低流阻设计，全通径结构，减少系统压力损失。
? 智能免维护
v 水力自控，无需外接电源或复杂控制系统。
v 模块化设计，支持在线检修，更换易损件无需拆管。
? 广泛适用
v 压力等级：PN16/PN25（可选）。
v 口径范围：DN50-DN1200（支持定制）。
v 安装方式：水平/垂直均可。
四、典型应用场景
v 市政供水：二次增压泵站、自来水厂出水口。
v 消防系统：消防泵房管道，符合CCCF认证要求。
v 工业循环水：冷却水系统、工艺流程控制。
v 暖通空调：冷冻水、冷却水循环系统。
v 农业灌溉：大型泵站输水管路，防水锤保护。
v 长距离输水：石油、化工、电力行业高压管路。
五、技术参数
|
项目 |
参数 |
|
公称通径 |
DN50-DN1200 |
|
公称压力 |
PN10/16/25（可选） |
|
适用介质 |
清水、污水、弱腐蚀性液体 |
|
缓闭时间 |
3-60秒（可调） |
|
流阻系数 |
≤0.03 |
|
驱动方式 |
水力自控（隔膜式） |
|
阀体材质 |
铸铁、球墨铸铁、不锈钢（可选） |
|
连接方式 |
法兰连接（GB/T 17241.6） |
|
环境温度 |
-10℃~+80℃ |
|
公称压力Mpa |
壳体实验压力Mpa |
密封实验压力Mpa |
适用介质 |
适用温度 |
||||||||||||||||||||
|
1.0 |
1.5 |
1.1 |
水 |
0~80℃ |
||||||||||||||||||||
|
1.6 |
2.4 |
1.76 |
||||||||||||||||||||||
|
2.5 |
3.75 |
2.75 |
||||||||||||||||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||||||
|
L |
205 |
220 |
245 |
290 |
400 |
425 |
457 |
535 |
610 |
660 |
692 |
750 |
865 |
1000 |
1030 |
1130 |
1130 |
1250 |
||||||
|
H |
30 |
337 |
467 |
520 |
481 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
1750 |
1900 |
2100 |
||||||
六、选型与安装建议
1. 选型要点
v 根据管道压力、流量、介质特性选择材质和压力等级。
v 长距离输水或高层供水需重点考虑水锤防护能力。
2. 安装要求
v 建议安装在水泵出口≥5倍管径处，水平安装时阀杆朝上。
v 避免剧烈振动环境，预留检修空间。
七、与竞品对比优势
|
对比项 |
JD745X |
传统止回阀+电动阀 |
|
水锤防护 |
自动缓闭，高效消锤 |
需额外装水锤消除器 |
|
能耗 |
节能15%-30% |
电动阀持续耗电 |
|
维护成本 |
免维护设计 |
需定期检修电路 |
|
占用空间 |
一阀替代多设备 |
多阀门组合安装复杂 |
八、服务与支持
v 质保期：12个月。
v 技术支持：提供选型计算、安装指导、故障排查服务。
v 定制化：支持非标口径、特殊材质（如不锈钢整体铸造）需求。
总结
JD745X隔膜式多功能水泵控制阀通过智能化水力设计，以单阀实现安全防护、节能运行、低维护成本三大核心价值，是现代化泵站及管道系统的理想选择。如需详细方案或技术咨询，欢迎联系获取资料！
