一、产品概述

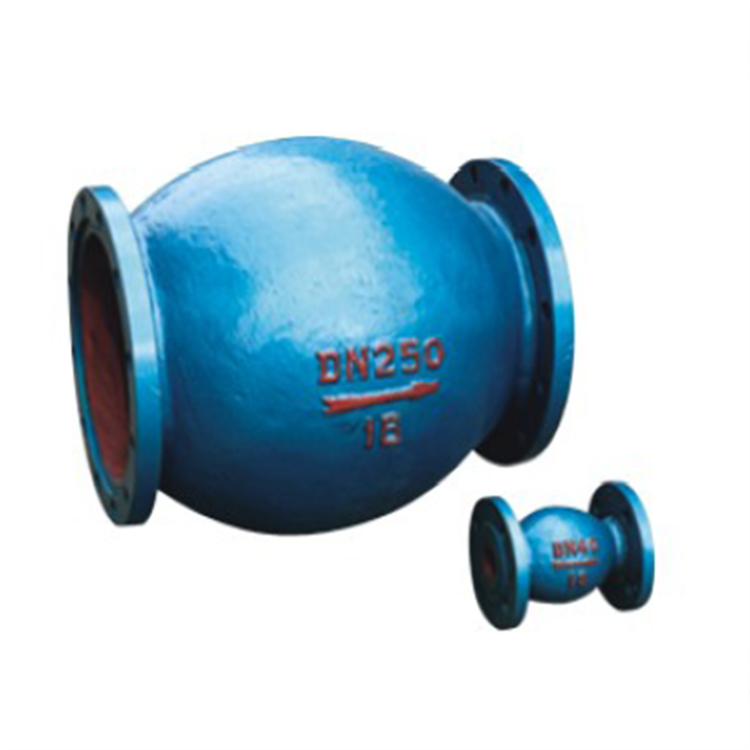

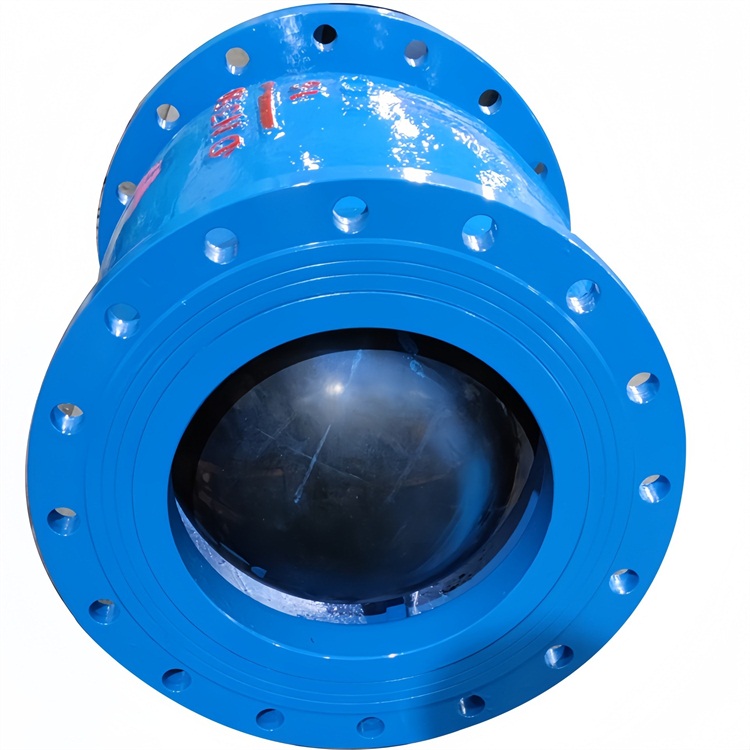

HQ44X微阻球形止回阀是一种采用浮动球体结构的自动止回阀门，主要用于防止管道介质倒流，具有流阻小、密封严、响应快、寿命长等特点。该阀门广泛应用于给排水、暖通空调、消防系统、石油化工、工业循环水等领域，特别适合对节能、防逆流和水锤防护要求较高的工况。

二、产品结构与工作原理

1.主要结构

v 阀体：铸铁、铸钢或不锈钢材质，流道光滑，减少湍流。

v 阀瓣（球体）：采用浮动式设计，表面包覆橡胶或聚四氟乙烯（PTFE），确保密封性。

v 阀座：弹性密封结构，与球体紧密贴合，实现零泄漏。

v 导向装置（部分型号）：确保球体精准回位，防止卡阻。

2.工作原理

v 开启状态：介质正向流动时，流体压力推动球体离开阀座，阀门全开，流阻极低。

v 关闭状态：介质停止或反向流动时，球体在自重和回压作用下迅速回位，密封严密，防止逆流。

三、核心特点与优势

四、典型应用场景

v 市政供水：水泵出口防倒流，减少能量损失。

v 消防系统：保障消防水管网单向流通，避免水质污染。

v 暖通空调：防止冷凝水或热媒逆流，保护热交换设备。

v 石油化工：输送油品、化学介质时提供可靠密封。

v 工业循环水：降低系统阻力，提升循环效率。

v 污水处理：耐杂质腐蚀，适用于含颗粒介质。

五、技术参数

v 公称通径：DN50~DN350（支持定制）。

v 压力等级：1.0-1.6Mpa。

v 连接方式：法兰连接（GB/T 17241.6、GB/T 9113等标准）。

v 适用介质：清水、热水、油品、污水、弱腐蚀性液体

六、选型与安装指南

v 介质特性：腐蚀性介质需选用不锈钢阀体+氟橡胶密封。

v 安装方向：水平或垂直安装均可，但需确保阀体箭头与流向一致。

v 系统压力：高压工况需强化阀体结构，避免超压损坏。

安装注意事项

v 安装前清洗管道，防止焊渣或杂质卡阻球体。

v 阀门前后建议预留直管段（≥5倍管径），确保流态稳定。

v 垂直安装时，水流方向应自下而上。

七、与同类产品的对比优势

八、维护与保障处理

v 日常维护：无需润滑，定期检查密封性即可。

v 常见故障：

v 密封泄漏：检查球体与阀座是否磨损或杂质卡阻。

v 启闭卡滞：清理管道杂质或更换耐腐蚀材质阀门。

九、总结

HQ44X微阻球形止回阀通过浮动球体+弹性密封的创新设计，解决了传统止回阀流阻大、易水锤、维护难等问题，是现代化管道系统中高效、可靠的止回装置。其节能、紧凑、长寿命的特点，尤其适合对运行成本敏感的工业与市政项目。
