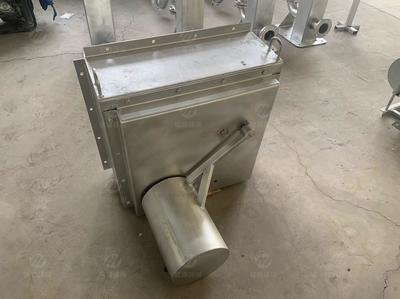

产品名称：浮筒阀

产品型号：SHX

产品规格：DN200-DN1200

公称压力：0.1Mpa

适用温度：≤80℃

使用介质：污水、清水、海水

一、浮筒阀的工作原理

     浮筒阀一般安装于截流井中的污水出口上，何为截流井，即在雨污同流管网末端挖一口井。设有三个管口，分别为同流管进口、污水管出口、雨水管出口（雨水出口管中标高要比污水出口管中标高设置值要小），此为截流井。截流井也可由厂家制成成品井。

     当液位较低时，浮筒阀处于关闭状态；随着液位的升高，浮筒受浮力作用沿弧线上升，通过传动轴带动闸板沿弧线下降，实现浮筒阀的关闭。随着液位的下降，浮筒受重力作用，沿弧线下降，通过传动轴带动闸板沿弧线上升 实现浮筒阀的开启。

二、浮筒阀功能

1、晴天状态

   晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网；

2、降雨初期

   降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网；

3、降雨中后期

   随着降雨的继续，井体内的水位进一步上升，此时浮筒带动浮筒阀闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出；

4、降雨结束

   随着合流管内水位下降，浮筒带动浮筒阀闸板逐步开启，并恢复到初始状态。
