体积计量阀 AXDV-C1 Standard

商品编号

4191802 / 4191803

模型

AXDV-C1 （V3.0） （英语）

设计

标准

版本

1 - 20 毫米3

滴定针适配器 LUER 连接 / 滴定喷嘴适配器连接 1/8“ BSP

带 LUER 连接的型号包括一个计量针适配器，用于计量阀的供货范围。

在带有 1/8“ BSP 连接的型号上，加液阀配有一个加液喷嘴适配器 （Art.-.No. 0002230），它具有 1/8 英寸 BSP 内螺纹连接。

选型 体积计量阀 AXDV-C1 Standard

品编号型号标准版本连接连接介质 出口 内螺纹最小/最大工作压力介质入口 [bar]剂量范围

4191802  AXDV-C1-LUER （版本 3.0） 带加样针适配器 LUER 连接  M5 系列  20 / 2001 - 20 毫米3

4191803  AXDV-C1-G1/8 版本 （V3.0）带加液喷嘴适配器 1/8“ BSP 内螺纹 1/8 英寸 BSP 20 / 200 1 - 20 毫米3

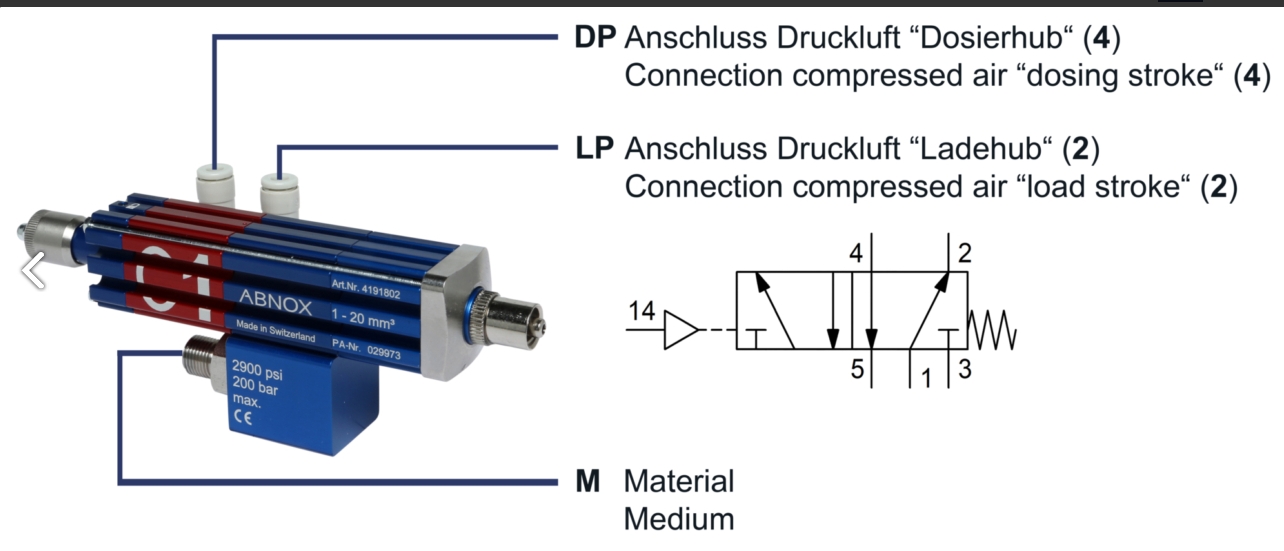

连接压缩空气 ?计量行程? DP： 用于通过外部 5/2 通气动阀启动计量过程的空气供应

连接压缩空气 ?load stroke? LP： 通过外部 5/2 通气动阀为新工艺加载阀门的空气供应

连接介质 M：到泵/材料供应

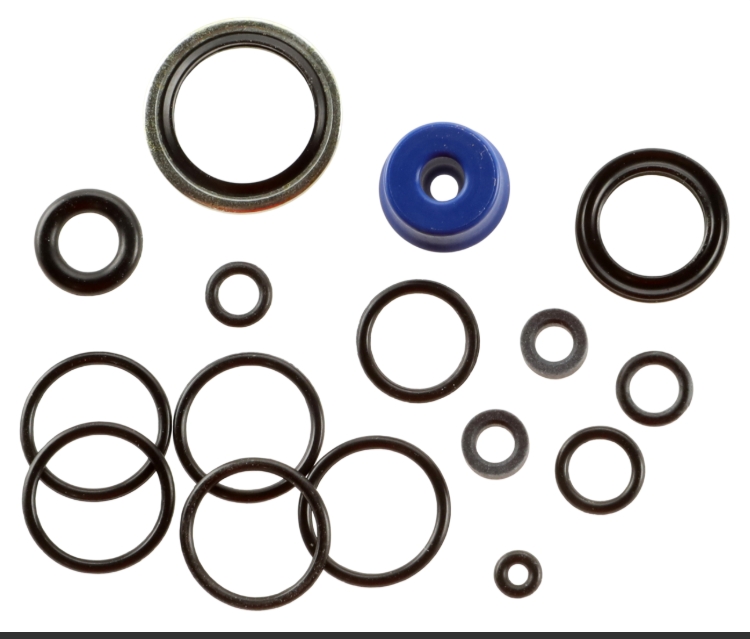

密封套件      4191850

阀门内部部件 完整 AXDV-C1，U 形杯密封标准 PUR 94 邵氏 A，蓝色    0013741

升级选项

重要提示： 使用弯曲的分液针头时，必须使用可旋转的分液针头适配器（Art.-No.0006790）！
