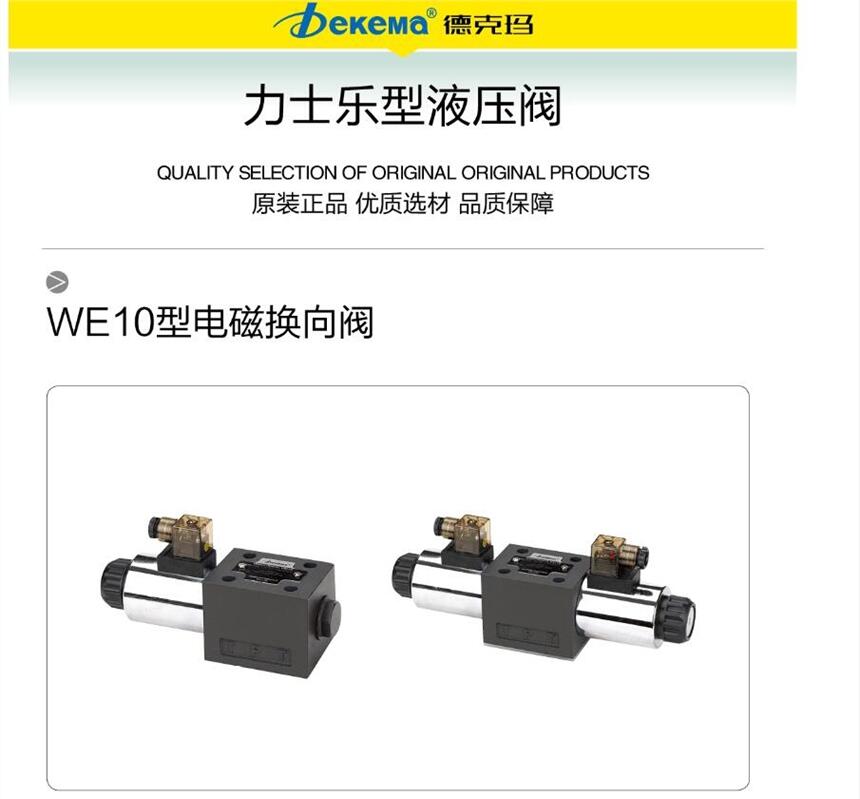

电磁换向阀WE10... 3X系列
通径(NG)10压力至31.5MPa流量至120U/min

   特性
-直动式电磁铁操作方向滑阀作为标准类型
-安装面按DIN24 340 A型
ISO 4401和CETOP-RP 121H
-湿式直流或附可拆卸线圈的交流电磁铁
-电磁铁可旋转90度
可不放油液更换线圈
一可选的手动应急操作
-可选的插针式防水插头
-.可选的宽电压型
WE型方向控制阀是电磁铁操作的换向滑阀.用以控制油液的开启.停止和流动方向。
这种方向控制阀主要包括阀体(1).一个或两个电磁铁(2).控制阀芯 (3)和一个或两个
复位弹簧(4)。
在未通电的状态下.控制阀芯(3)由复位弹簧(4)保持在中间或初始位置(脉冲阀除外).控制阀芯 (3)由湿式电磁铁(2)操作。
为了保证获得满意的操作。务必使电 磁铁的压力腔充满油液。
电磁铁(2)的力经过推杆(5)作用在控制阀芯(3)上.将其由静止推向所需位置.这就使油液从P至A. B至T或P至B. A至T自由流
动。
当电磁铁(2)断电时.控制阀芯(3)被复位弹簧(4)推向初始位置。
可选的手动应急操作(6)在电磁铁不通电的情况下可控制阀芯(3)运动。
对于电压波动范围较大的使用场合、可选用宽电压型。如防护等级要求较高.可选用插针式防水插头。


功能说明,剖面图
型号WE10型
(仅限阀芯A、C. D)
这种型号是双电磁铁两位开关换向阀无定比机构.
无论是处于哪个位置.电磁铁其中之一必须通电. 断电
时无确切的切换位置。
型号WE10.. .3X/OFC..
脉冲阀(仅限阀芯A. C. D) .
这种型号是双电磁铁两位开关换向阀.带定位机构.
这样阀芯可保持在任一位置.并且电磁铁不必连续通电。
插装节流塞
(型号4WE10...x/ .. ...).
由于切换过程中的特殊中作状态.可 出现大于阀性能
曲线允许的流量。在这种情况下.有必要安装插装阀节流
塞。
节流塞安装在方向控制阀的P口上。.
