直动式溢流阀
DBD...10系列
通径(NG)6至10
压力至63MPa

流量至330L/min

力士乐溢流阀的产品图片

特性

-3种连接方式
插入式
螺纹连接
板式安装
-7种压力级
2.5. 5.10. 20. 31.5. 40和63MPa
-3种调节形式
带保护罩的调节螺栓
调节手柄.

带锁的调节手柄

力士乐溢流阀的型号参数规格

功能说明、图形符号
DBD型溢流阀是直动式溢流阀。它们用于限制系统压力。该阀组成包括阀套(1).弹簧(2). 带缓冲的锥阀芯(3)(压力等级2.5至
40MPa或球阀芯(4)压力等级63MPa和压力调节元件(5).借 助于该调节元件可无级设定系统压力。弹簧(2)将锥阀芯(3)压在其阀座上。管
路P和系统连接。系统压力作用在提升阀锥(或球) 阀芯面积上。
如果管路P的压力超过弹簧(2)的设定值.则提升锥阀芯(3)或球阀芯(4)克服弹簧力(2)而开启。压力油从P管路流向T管路。提升阀阀
芯(3)的行程受销轴(6)限制。
为在整个压力范围内获得准确的设定值.压力范围划分为7种压力等级.每种压力等级对 应有一个可设定相应压力的弹簧。
型号DBD... K10/..
压力等级2.5至40MPa
型号DBDH1 0K10/..
压力等级63MPa (球阀.仅适 用于10通径)
选型注意: DBD型直动式溢流阀的内泄漏较小，但起始压力较高、通流量小.比较适宜用作要求泄漏小的安全阀使用。如果要求有较低
的调节压力、且对内泄漏 要求不高。则可选用先导式溢流阀。

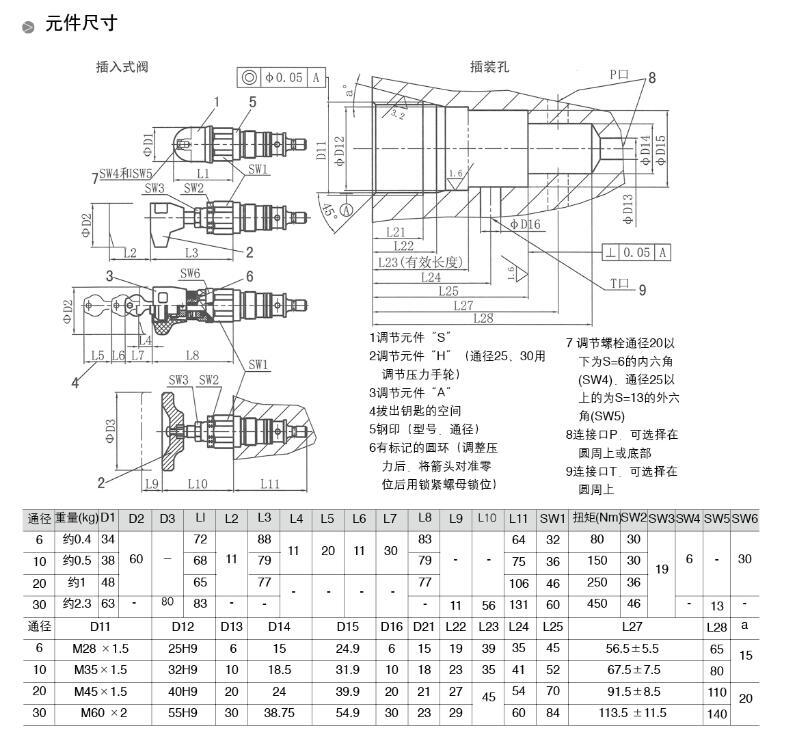

力士乐溢流阀的尺寸
