商品详情

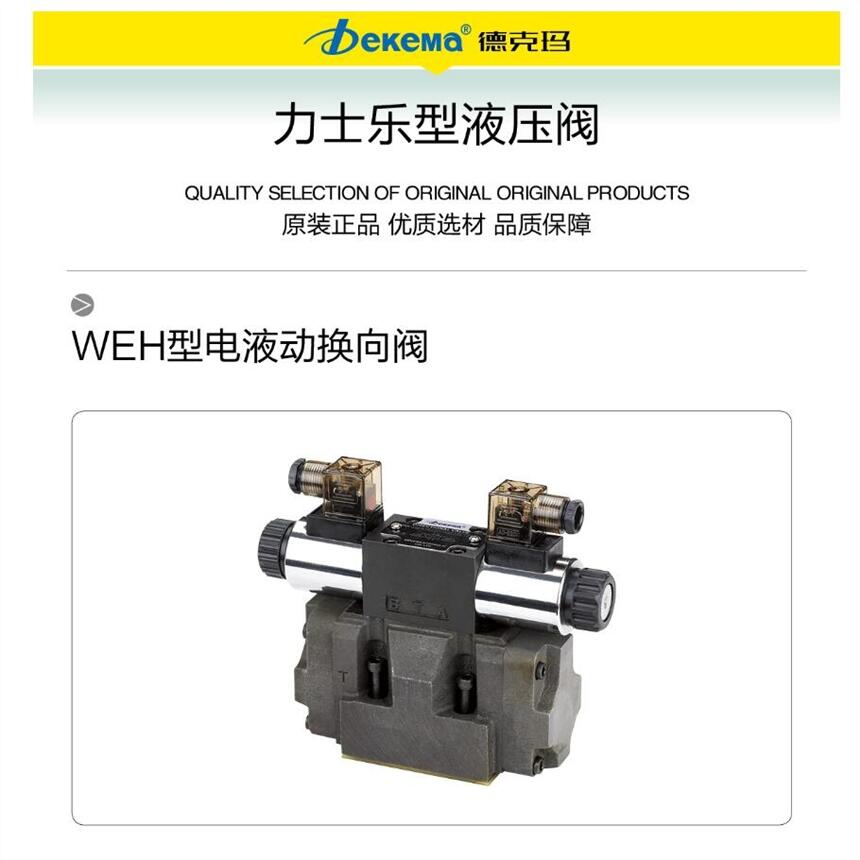

电液动换向阀WEH系列，通径(NG) 10 32，压力至28/35MPa，流量至1100L /min
特性：WEH型电液换向阀是用电磁阀为先导控制的换向阀，它采用板式连接，其连接尺寸符合DIN2430和ISO4401标准。它有许多不同的性能和附加装置可供选择。先导控制用的电磁阀有湿式交流或直流的:主阀采用弹簧对中和弹簀复位或液压对中和液压复位:带或不带换向时间调节器;带或不带主阀行程调节器:在主阀内可装预压阀:可安装插入式阻尼器:在工作压力超过25MPa时可安装减压阀。
二位四通换向阀(这类 阀共有四种不同的结构型式)
1. 4WE型:这类阀的导阀和主阀各有一个复位弹簧.靠弹 簧力来复位。
2.4WEHH型:这类阀的导阀有-个复位弹簧.使导阀芯处在 初始位置上.主 阀芯是通过压力油的作用来换向的。
3.4WEH0型:这类阀的导阀有两个电磁铁。在导阀和主阀里都没有复位弹簧.这样就分别用电磁铁和压力油使导阀芯和主阀芯换向。因此就必须总有一个电磁铁处于工作状态下。
4.4WE型:这类阀的导阀有两个电磁铁和定位器、可使导 阀芯停留在工作位置上(脉冲式阀)。主阀芯没有定位装置.在压力 油的作用下移到相应的工作位置上。
在上述2.3. 4种结构中都是液压复位的.主阀芯只有在压力油的作用下.才能保持在工作位置上。
控制油内供与外供及内排与外排的转换说明:
1、 WEH10型：(1)内供与外供转换:主阀体顶上P孔中有M6螺钉(2)为外供.拆下M6螺钉(2)为内供。(2)内排.与外排转换:卸去螺塞(1).装上M6螺钉(2)为外排.拆下M6螺钉(2)为内排。
2、WEH16型：(1)内供与外供转换:拆下端盖.将销(11)的小头朝向主阀内装成外供.将销(11)的小头朝外装成内供。(2)内排与外排转换:将主阀顶.上的螺塞(10)拆下.装上M6螺钉(9)成外排、拆 下M6螺钉(9)成内排。
3、WEH25型:(1)内供与外供转换:拆下端盖.装上M6螺钉(6)为外供.拆下M6螺钉为内供。(2)内排与外排转换:将主阀顶上T孔中的M6螺钉(6)拆下为内排、装上为外排。
4、WEH32型:(1)内供与外供转换:将主阀顶上P孔中M6螺钉(9)装上成外供、拆下成内供。(2)内排与外排转换:将主阀顶上T孔中的M6螺钉(9)装上成外排.拆下为内排。
注意事项:内供时必须把底板.上X口堵住、内排时必须把底板.上Y口堵住。
定比减压阀:当控制压力超过25MPa时必须使用定比减压阀.减压比1:0.66。在安装底版减压阀后.技术规格.上最小的控制压力必须提高110.66=1. 515倍。当控制油内排时.同时又用预压阀(P0.45)并且控制压力减小到0.3MPa时.就不能再使用定比减压阀。
预控压力阀:对控制油内供并且有卸荷通路的阀来讲.例如: C. Z. F. G. H. P. S. T. V必须在主阀的P腔中安装一个预压阀(19). 以便保证的控制压力。预压阀的压力损失曲线见下图.这种带预压 阀的电液阀的压力损失曲线应是主阀的压力损失曲线加上预压阀压力损失曲线之和。10通径阀不带预压阀。

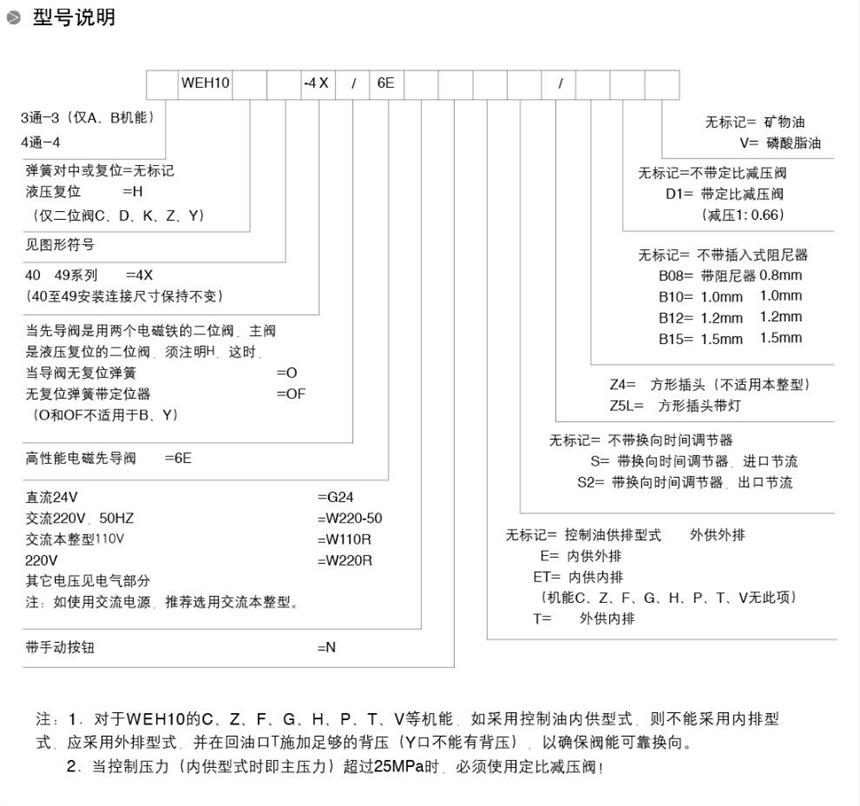

注:1.对于WEH10的C.Z.F.G.HP.T.V等机能.如采用控制油内供型式.则不能采用内排型式.应采用外排型式.并在回油口T施加足够的背压(Y口不能有背压).以确保 阀能可靠换向。2.当控制压力(内供型式时即主压力)超过25MPa时.必须使用定比减压阀!
注: 1.对于WEH16 32的C. Z. F. G. H. P. T. V等机能.如采用控制油内供型式.则尽可能采用外排型式.并在回油口T施加足够的背压(Y口不能有背压).以确保阀能可靠换向。加预压阀能解决内供型式阀的换向.但阀的通流能力会下降很多。2.当控制压力(内供型式时即主压力)超过25MPa时 .必须使用定比减压阀!
特性：WEH型电液换向阀是用电磁阀为先导控制的换向阀，它采用板式连接，其连接尺寸符合DIN2430和ISO4401标准。它有许多不同的性能和附加装置可供选择。先导控制用的电磁阀有湿式交流或直流的:主阀采用弹簧对中和弹簀复位或液压对中和液压复位:带或不带换向时间调节器;带或不带主阀行程调节器:在主阀内可装预压阀:可安装插入式阻尼器:在工作压力超过25MPa时可安装减压阀。
二位四通换向阀(这类 阀共有四种不同的结构型式)
1. 4WE型:这类阀的导阀和主阀各有一个复位弹簧.靠弹 簧力来复位。
2.4WEHH型:这类阀的导阀有-个复位弹簧.使导阀芯处在 初始位置上.主 阀芯是通过压力油的作用来换向的。
3.4WEH0型:这类阀的导阀有两个电磁铁。在导阀和主阀里都没有复位弹簧.这样就分别用电磁铁和压力油使导阀芯和主阀芯换向。因此就必须总有一个电磁铁处于工作状态下。
4.4WE型:这类阀的导阀有两个电磁铁和定位器、可使导 阀芯停留在工作位置上(脉冲式阀)。主阀芯没有定位装置.在压力 油的作用下移到相应的工作位置上。
在上述2.3. 4种结构中都是液压复位的.主阀芯只有在压力油的作用下.才能保持在工作位置上。
控制油内供与外供及内排与外排的转换说明:
1、 WEH10型：(1)内供与外供转换:主阀体顶上P孔中有M6螺钉(2)为外供.拆下M6螺钉(2)为内供。(2)内排.与外排转换:卸去螺塞(1).装上M6螺钉(2)为外排.拆下M6螺钉(2)为内排。
2、WEH16型：(1)内供与外供转换:拆下端盖.将销(11)的小头朝向主阀内装成外供.将销(11)的小头朝外装成内供。(2)内排与外排转换:将主阀顶.上的螺塞(10)拆下.装上M6螺钉(9)成外排、拆 下M6螺钉(9)成内排。
3、WEH25型:(1)内供与外供转换:拆下端盖.装上M6螺钉(6)为外供.拆下M6螺钉为内供。(2)内排与外排转换:将主阀顶上T孔中的M6螺钉(6)拆下为内排、装上为外排。
4、WEH32型:(1)内供与外供转换:将主阀顶上P孔中M6螺钉(9)装上成外供、拆下成内供。(2)内排与外排转换:将主阀顶上T孔中的M6螺钉(9)装上成外排.拆下为内排。
注意事项:内供时必须把底板.上X口堵住、内排时必须把底板.上Y口堵住。
定比减压阀:当控制压力超过25MPa时必须使用定比减压阀.减压比1:0.66。在安装底版减压阀后.技术规格.上最小的控制压力必须提高110.66=1. 515倍。当控制油内排时.同时又用预压阀(P0.45)并且控制压力减小到0.3MPa时.就不能再使用定比减压阀。
预控压力阀:对控制油内供并且有卸荷通路的阀来讲.例如: C. Z. F. G. H. P. S. T. V必须在主阀的P腔中安装一个预压阀(19). 以便保证的控制压力。预压阀的压力损失曲线见下图.这种带预压 阀的电液阀的压力损失曲线应是主阀的压力损失曲线加上预压阀压力损失曲线之和。10通径阀不带预压阀。
注:1.对于WEH10的C.Z.F.G.HP.T.V等机能.如采用控制油内供型式.则不能采用内排型式.应采用外排型式.并在回油口T施加足够的背压(Y口不能有背压).以确保 阀能可靠换向。2.当控制压力(内供型式时即主压力)超过25MPa时.必须使用定比减压阀!
注: 1.对于WEH16 32的C. Z. F. G. H. P. T. V等机能.如采用控制油内供型式.则尽可能采用外排型式.并在回油口T施加足够的背压(Y口不能有背压).以确保阀能可靠换向。加预压阀能解决内供型式阀的换向.但阀的通流能力会下降很多。2.当控制压力(内供型式时即主压力)超过25MPa时 .必须使用定比减压阀!
