商品详情

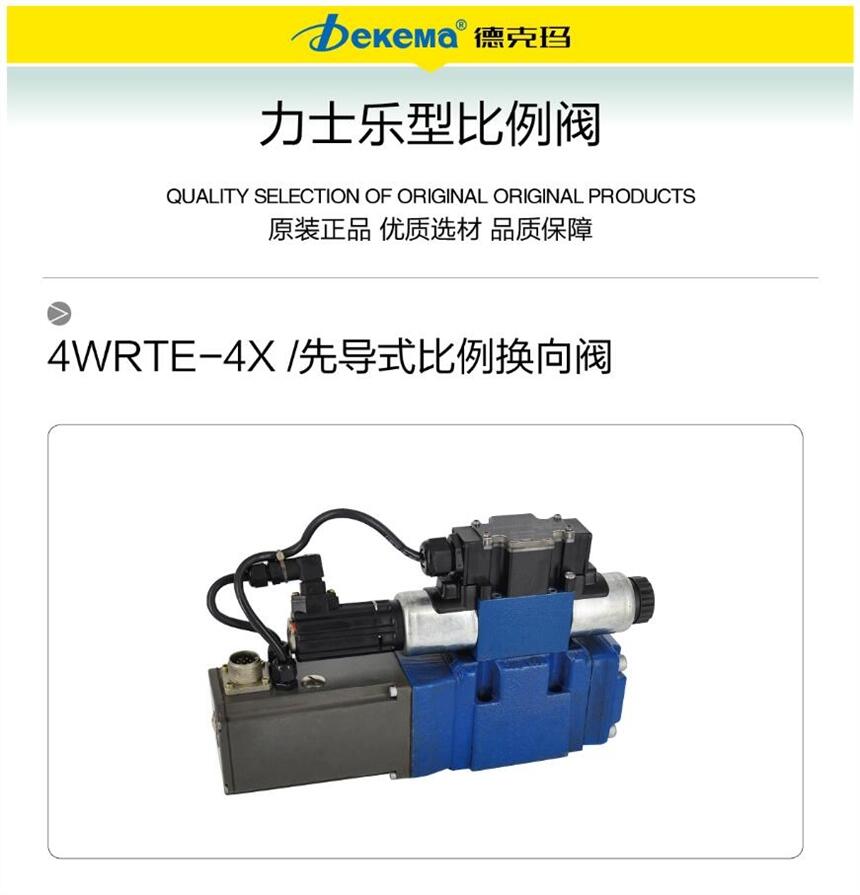

力士乐同款先导式比例换向阀型号规格：4WRTE10、4WRTE10-4X/G24、4WRTE16-4X/G24、4WRTE25-4X/G24K31/A1M、4WRTE16、4WRTE25、4WRTE32、4WRTE35EP-4X/G24

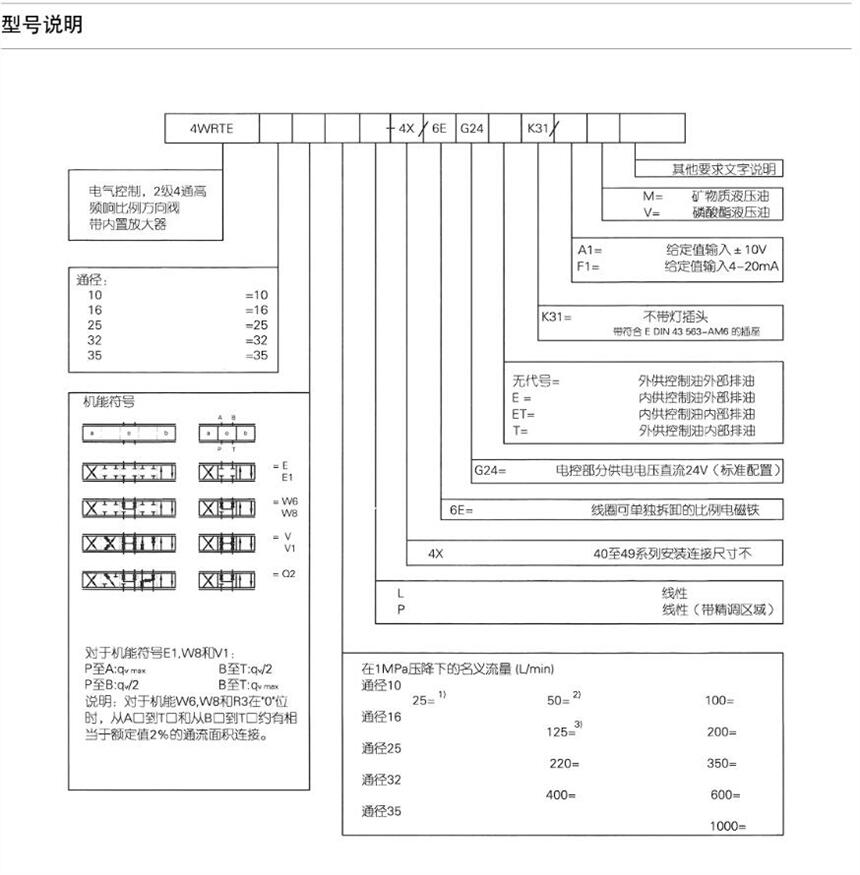

4WRTE系列比例换向阀型号含义：4WRTE表示先导式比例换向阀，通径10/16/25/32/35压力至35MPa/流量至3000L/min，2级四通高频响比例方向阀带内置放大器，线圈可单独拆卸的比例电磁铁6E,滑阀机能E/E1/W6/W8/V1/V2/Q2，安装和连接尺寸4X，G24表示直流24V电源，不带插头K31，矿物油M和磷酸酯油V，线性L/P，输入形式A1/F1,控排油E/ET/T需其他技术要求，请联系本公司技术部。先导式比例换向阀的型号说明
4WRTE-4X先导式比例阀技术参数
WRTE先导式高频响二级方向控制阀,带主阀芯的电气反馈和集成电控装置(OBE),适用于位置、速度、压力和力的闭环控制,方向和流量的闭环控制先导控制阀:直动式，闭环位置控制，带控制压力的压力反馈,主级:自对中，闭环位置控制集成和闭环电控装置
4WRTE型三位四通高频响阀设计作为板式安装阀，带闭环位置控制和集成电控装置。该阀由3个主要部件组成，带主阀芯(2)的壳体(1),带用于主级的电感式传感器(3)的集成电控装置，带阀套(5)的先导控制阀(4),电感式传感器(6)和主级(2)的中位压力反馈。比例电磁铁(7 ,8)断电，通过对中弹簧(9)和压力反馈使主阀芯(2)处于中位。主阀芯(2)是通过先导控制阀(4)来控制的，主阀芯为闭环控制。通过改变比例电磁铁(7 ,8)的电磁力来控制先导阀(4)的阀芯，指令值和实际值在集成电控装置内综合而成，先导控制阀的控制供油内部通过油口P或外部通过供油口X,至油箱的控制泄油内部通过油口T或者外部通过油口Y实现。随着OV的指令值，电控装置闭环控制移动主阀芯(2)进入中位。
如果供电电压失效或者电缆断开，集成电控装置使电磁铁断电能过先导控制阀使控制腔(10和11)中独立的压力控制在相同的范围内，如果供油压力失效,则主阀芯通过对中弹簧(9)对中，主阀芯(2)处于中位。注意，供电电压的突然停止,出现的加速度可能造成设备的损坏，对于阀芯形式E, E1, W6, W8和Q2,对中弹簧(9)定位主阀芯(2)中间位置，V和V1阀芯切换到P至B和P至A的优选方向，处于11%阀芯行程的1%公差带内。
二级基本上是由我们的比例阀元件组成的，在主级零点的零点调整是由工厂预设定的，能通过电控装置上的电位器在士20%的零点行程范围内调整。通过卸下阀体上的一个堵头就能够接近集成电控装置。如果互换先导控制阀或者集成电控装置，则他们必须在标定,所有标定工作只能由经过培训的工作人员来进行。
4WRTE系列比例换向阀型号含义：4WRTE表示先导式比例换向阀，通径10/16/25/32/35压力至35MPa/流量至3000L/min，2级四通高频响比例方向阀带内置放大器，线圈可单独拆卸的比例电磁铁6E,滑阀机能E/E1/W6/W8/V1/V2/Q2，安装和连接尺寸4X，G24表示直流24V电源，不带插头K31，矿物油M和磷酸酯油V，线性L/P，输入形式A1/F1,控排油E/ET/T需其他技术要求，请联系本公司技术部。先导式比例换向阀的型号说明
4WRTE-4X先导式比例阀技术参数
WRTE先导式高频响二级方向控制阀,带主阀芯的电气反馈和集成电控装置(OBE),适用于位置、速度、压力和力的闭环控制,方向和流量的闭环控制先导控制阀:直动式，闭环位置控制，带控制压力的压力反馈,主级:自对中，闭环位置控制集成和闭环电控装置
4WRTE型三位四通高频响阀设计作为板式安装阀，带闭环位置控制和集成电控装置。该阀由3个主要部件组成，带主阀芯(2)的壳体(1),带用于主级的电感式传感器(3)的集成电控装置，带阀套(5)的先导控制阀(4),电感式传感器(6)和主级(2)的中位压力反馈。比例电磁铁(7 ,8)断电，通过对中弹簧(9)和压力反馈使主阀芯(2)处于中位。主阀芯(2)是通过先导控制阀(4)来控制的，主阀芯为闭环控制。通过改变比例电磁铁(7 ,8)的电磁力来控制先导阀(4)的阀芯，指令值和实际值在集成电控装置内综合而成，先导控制阀的控制供油内部通过油口P或外部通过供油口X,至油箱的控制泄油内部通过油口T或者外部通过油口Y实现。随着OV的指令值，电控装置闭环控制移动主阀芯(2)进入中位。
如果供电电压失效或者电缆断开，集成电控装置使电磁铁断电能过先导控制阀使控制腔(10和11)中独立的压力控制在相同的范围内，如果供油压力失效,则主阀芯通过对中弹簧(9)对中，主阀芯(2)处于中位。注意，供电电压的突然停止,出现的加速度可能造成设备的损坏，对于阀芯形式E, E1, W6, W8和Q2,对中弹簧(9)定位主阀芯(2)中间位置，V和V1阀芯切换到P至B和P至A的优选方向，处于11%阀芯行程的1%公差带内。
二级基本上是由我们的比例阀元件组成的，在主级零点的零点调整是由工厂预设定的，能通过电控装置上的电位器在士20%的零点行程范围内调整。通过卸下阀体上的一个堵头就能够接近集成电控装置。如果互换先导控制阀或者集成电控装置，则他们必须在标定,所有标定工作只能由经过培训的工作人员来进行。
