商品详情

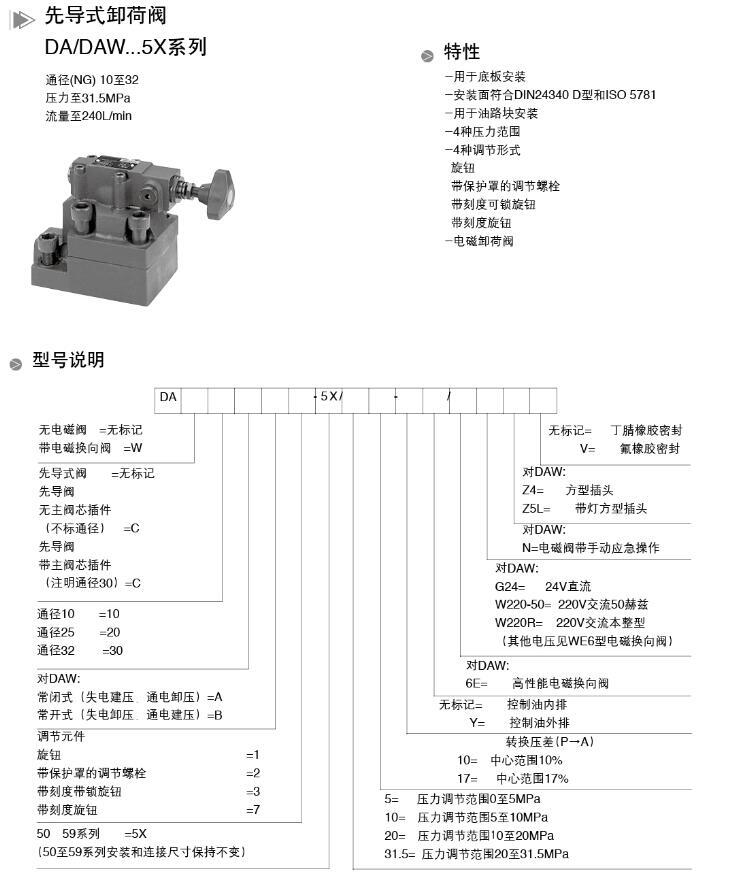

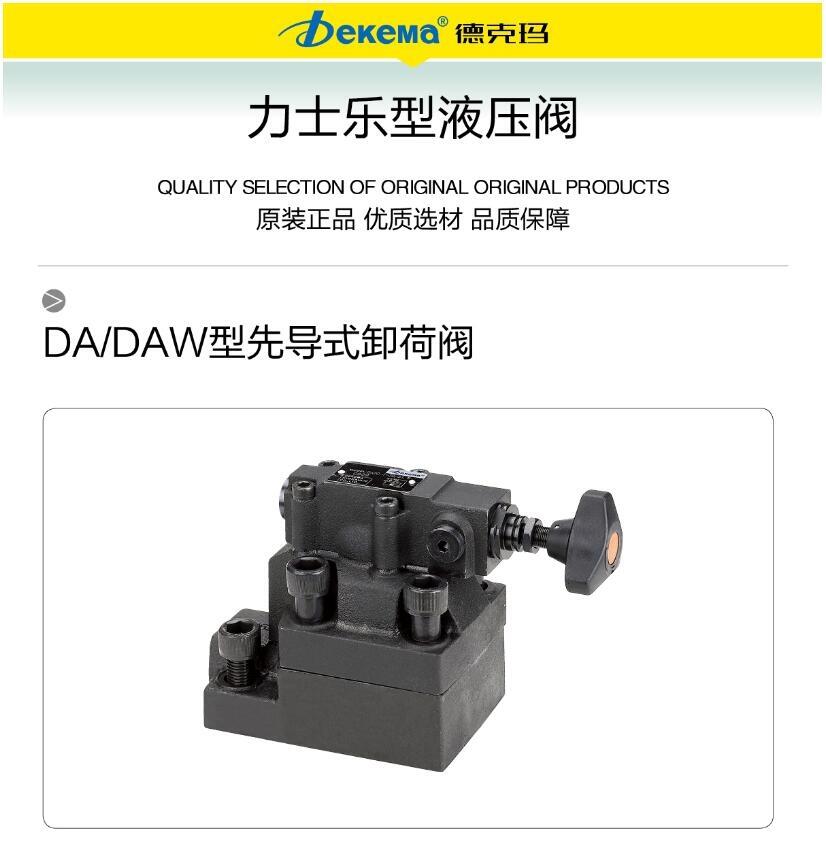

先导式卸荷阀DA/DAW..5X系列、通径(NG) 10/25/32、压力至31.5MPa、流量至240L /min
特性：用于底板安装、安装面符合DIN24340 D型和ISO 5781、用于油路块安装、4种压力范围、4种调节形式、旋钮、带保护罩的调节螺栓、带刻度可锁旋钮、带刻度旋钮、电磁卸荷阀
功能说明：DA/DAW型压力控制阀是先导式卸荷阀。它们用于向蓄能器补油或在高 /低压泵系统中使低压泵卸荷。该阀的组成主要包括带主阀芯插件(3)的主阀(1)和带压力调节元件的先导阀(2)及单向阀(4)。在通径10阀中.单向阀(4.1)在主阀(1)中。 在通径25和32阀中.单向阀(4.2)在主阀下面的单独安装的底板中。
DA型卸荷阀：泵的流量从P至A转换到P至T泵经过单向阀(4)输油给液压系统(P→A)。油口A的压力经控制油路(5)进入先导控制阀芯(6)。同时.油口P的压力经节流孔(7)和(8)进入主阀芯(3)的弹簧加载侧及先导阀(2)中的球阀(9)。一旦A口压力达到由先导阀设定的压力.球阀克服弹簧(10)离开其阀座。油液此时经节流孔(7)和(8)流入弹簧腔(11)。弹簧腔油液或者经控制油路(12)内排(在....型阀中).或者 经控制油路(13)(在D...5.Y.... .型阀中)由外部返回油箱。由于节流孔(7)和(8).主阀芯(3)上下腔存在一个压降.使主阀芯离开其阀座而打开油口P至T。单向阀(4)此时关闭油口A至P。球阀(9)此时经过先导阀芯(6)的压力保持开启。泵的流量从P至T转换到P至A先导阀芯(6)的面积比阀座上的球阀(9)的有效面积大10%或可选的17%。因而.作用于先导阀芯上的有效力比作用于球阀上的有效力大10%或17%。当执行器(系统)压力下降值等于转换比时.弹簧(10)将球阀(9)推靠在阀座上。此时.作用于阀芯(3)弹簧加载侧的压力与弹簧(14)协力作用.关闭主阀芯(3)并隔离P至T。泵的流量再一次经单向阀(4)输入液压系统(P至A)。
特性：用于底板安装、安装面符合DIN24340 D型和ISO 5781、用于油路块安装、4种压力范围、4种调节形式、旋钮、带保护罩的调节螺栓、带刻度可锁旋钮、带刻度旋钮、电磁卸荷阀
功能说明：DA/DAW型压力控制阀是先导式卸荷阀。它们用于向蓄能器补油或在高 /低压泵系统中使低压泵卸荷。该阀的组成主要包括带主阀芯插件(3)的主阀(1)和带压力调节元件的先导阀(2)及单向阀(4)。在通径10阀中.单向阀(4.1)在主阀(1)中。 在通径25和32阀中.单向阀(4.2)在主阀下面的单独安装的底板中。
DA型卸荷阀：泵的流量从P至A转换到P至T泵经过单向阀(4)输油给液压系统(P→A)。油口A的压力经控制油路(5)进入先导控制阀芯(6)。同时.油口P的压力经节流孔(7)和(8)进入主阀芯(3)的弹簧加载侧及先导阀(2)中的球阀(9)。一旦A口压力达到由先导阀设定的压力.球阀克服弹簧(10)离开其阀座。油液此时经节流孔(7)和(8)流入弹簧腔(11)。弹簧腔油液或者经控制油路(12)内排(在....型阀中).或者 经控制油路(13)(在D...5.Y.... .型阀中)由外部返回油箱。由于节流孔(7)和(8).主阀芯(3)上下腔存在一个压降.使主阀芯离开其阀座而打开油口P至T。单向阀(4)此时关闭油口A至P。球阀(9)此时经过先导阀芯(6)的压力保持开启。泵的流量从P至T转换到P至A先导阀芯(6)的面积比阀座上的球阀(9)的有效面积大10%或可选的17%。因而.作用于先导阀芯上的有效力比作用于球阀上的有效力大10%或17%。当执行器(系统)压力下降值等于转换比时.弹簧(10)将球阀(9)推靠在阀座上。此时.作用于阀芯(3)弹簧加载侧的压力与弹簧(14)协力作用.关闭主阀芯(3)并隔离P至T。泵的流量再一次经单向阀(4)输入液压系统(P至A)。
DAW型卸荷阀：该阀功能基本与DA型阀相同。只是在先导阀上装有电磁阀(15).可 在先导阀调定的切换压力任意完成从P至A或P至T。
如需了解更多卸荷阀产品详情，请来电咨询，我们将竭诚为您服务。
