GVD300矿用隔爆型撕裂传感器

撕裂传感器产品介绍

撕裂传感器可与煤矿带式输送机用综合保护装置配套使用。接入本质安全型系统信号装置中，作为带式输送机的胶带撕裂保护装置使用，也可用于地面非防爆等有胶带输送机的场合。撕裂传感器采用压敏式原理，在煤矿井下含有甲烷和煤尘的爆炸性气体混合物的场合。

GVD300矿用隔爆型撕裂传感器工作条件

a. 温度：0℃～+40℃；

b. 湿度：≤95%；

c. 大气压力：80kPa～106kPa；

d. 煤矿井下无破坏绝缘的腐蚀性气体的场合；

e. 用于具有甲烷煤尘等爆炸性混合物的危险场所；

GVD300矿用隔爆型撕裂传感器结构及工作原理

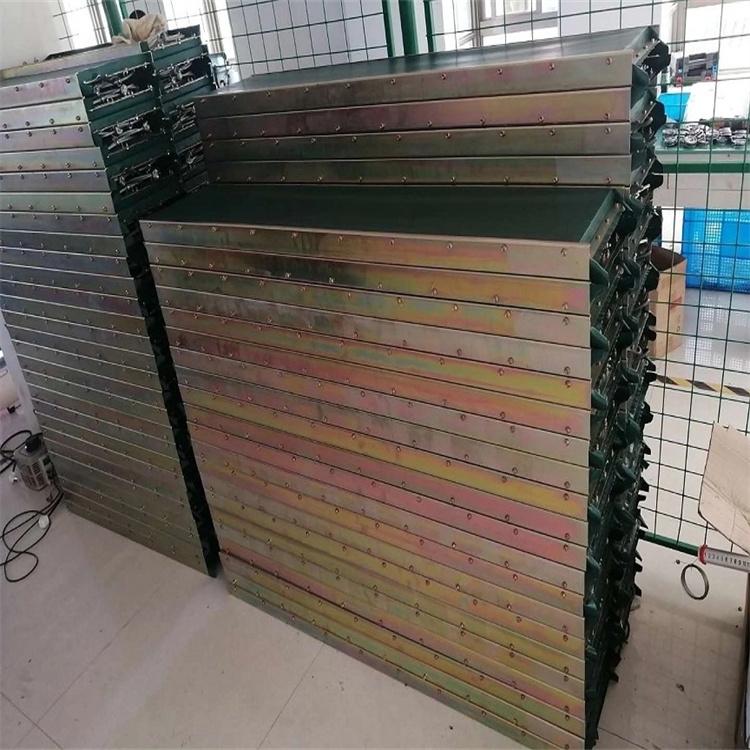

撕裂传感器为长方形结构，上罩有防水布袋，两端配有安装钢丝绳，安装方便。当撕裂传感器检测面上物料达到动作值时，撕裂传感器传感器动作，输出开关量信号，给带式输送机的综合保护装置发出胶带撕裂信号。

撕裂传感器特点和要求

1 接点容量：12V/0.2A。

2 接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω。

3 动作值允许误差范围

压敏式撕裂传感器动作误差±10％ 两输出端子应接通 ，接通电阻＜0.2Ω

撕裂传感器可与煤矿带式输送机用综合保护装置配套使用。接入本质安全型系统信号装置中，作为带式输送机的胶带撕裂保护装置使用，也可用于地面非防爆等有胶带输送机的场合。

撕裂传感器总面积3000cm?。

防爆型式：矿用本质安全型，标志ExibI。

规格型式：压敏式传感器

输出方式：无源型,开关量。

外形尺寸：1200mm×300mm×30mm

质量：5kg
