商品详情

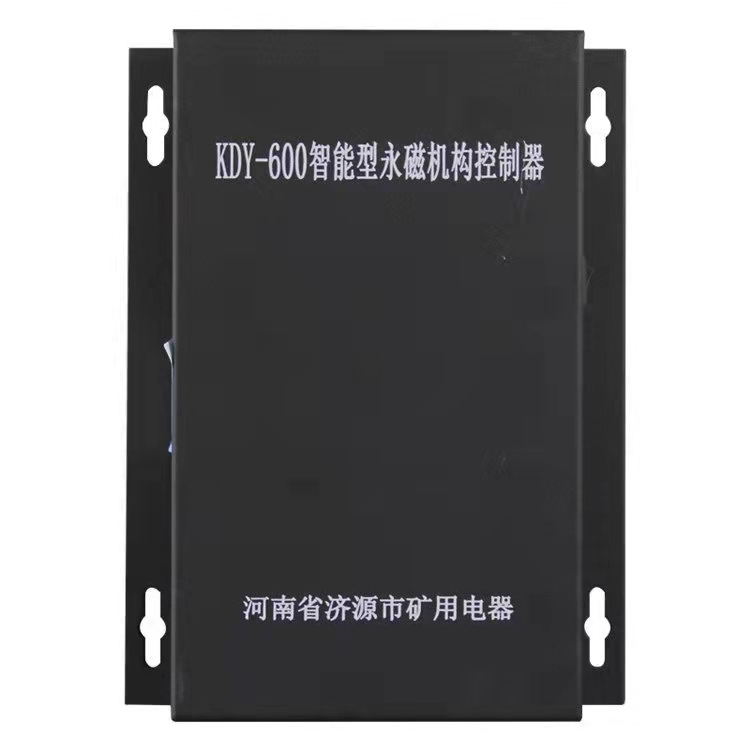

KDY-600智能型永磁机构控制器的简单介绍：
1.KDY-600智能型永磁机构控制器是专门为10KV真空断路器的单线圈永磁操作机构而设计的。KDY-600智能型永磁机构控制器包含控制单元和分/合闸储能电容两部分，控制单元内含有永磁操作机构的控制逻辑，分闸和合闸线圈驱动，储能电容充电恒压，过充电截压保护等。 控制器可实施近控操作分/合闸和远控分/合闸，分/合闸遥信输出，储能电容充电恒压指示和过充电指示。可与电力系统自动综合保护联合实施各种保护分闸和重合闸操作。
控制器工作电源可以用220V交流或220V直流。
本控制器也可以免去储能电容，直接用直流屏电源（220V或110V）驱动分闸和合闸线圈。
2KDY-600智能型永磁机构控制器使用条件：
海拔 2000m
环境温度 -10 +55
相对湿度 50％95％
大气压 66108kPa
运行环境中应无烈或可燃气体，无导电尘埃和腐蚀性气体，无剧烈振动。 交流电源电压 单相220V10％
交流电源频率 50Hz1Hz
交流电源电压波形 正弦畸变10％
直流电源电压 220V10％
纹波因数 5％。
3 KDY-600智能型永磁机构控制器结构：
图中储能电容，分闸和合闸线圈，真空断路器触头位置传感器是外接部件，其余的部分分三块印制板组装在一个箱体内。
SUP 供控制电路的稳压电源板；
DRCH 储能电容充电稳压调节，过充电截压保护，分闸和合闸线圈驱动；
1.KDY-600智能型永磁机构控制器是专门为10KV真空断路器的单线圈永磁操作机构而设计的。KDY-600智能型永磁机构控制器包含控制单元和分/合闸储能电容两部分，控制单元内含有永磁操作机构的控制逻辑，分闸和合闸线圈驱动，储能电容充电恒压，过充电截压保护等。 控制器可实施近控操作分/合闸和远控分/合闸，分/合闸遥信输出，储能电容充电恒压指示和过充电指示。可与电力系统自动综合保护联合实施各种保护分闸和重合闸操作。
控制器工作电源可以用220V交流或220V直流。
本控制器也可以免去储能电容，直接用直流屏电源（220V或110V）驱动分闸和合闸线圈。
2KDY-600智能型永磁机构控制器使用条件：
海拔 2000m
环境温度 -10 +55
相对湿度 50％95％
大气压 66108kPa
运行环境中应无烈或可燃气体，无导电尘埃和腐蚀性气体，无剧烈振动。 交流电源电压 单相220V10％
交流电源频率 50Hz1Hz
交流电源电压波形 正弦畸变10％
直流电源电压 220V10％
纹波因数 5％。
3 KDY-600智能型永磁机构控制器结构：
图中储能电容，分闸和合闸线圈，真空断路器触头位置传感器是外接部件，其余的部分分三块印制板组装在一个箱体内。
SUP 供控制电路的稳压电源板；
DRCH 储能电容充电稳压调节，过充电截压保护，分闸和合闸线圈驱动；
LONCON 分闸和合闸脉冲发生，分/合闸信号输出，储能电容充电/过充电信号输出。
