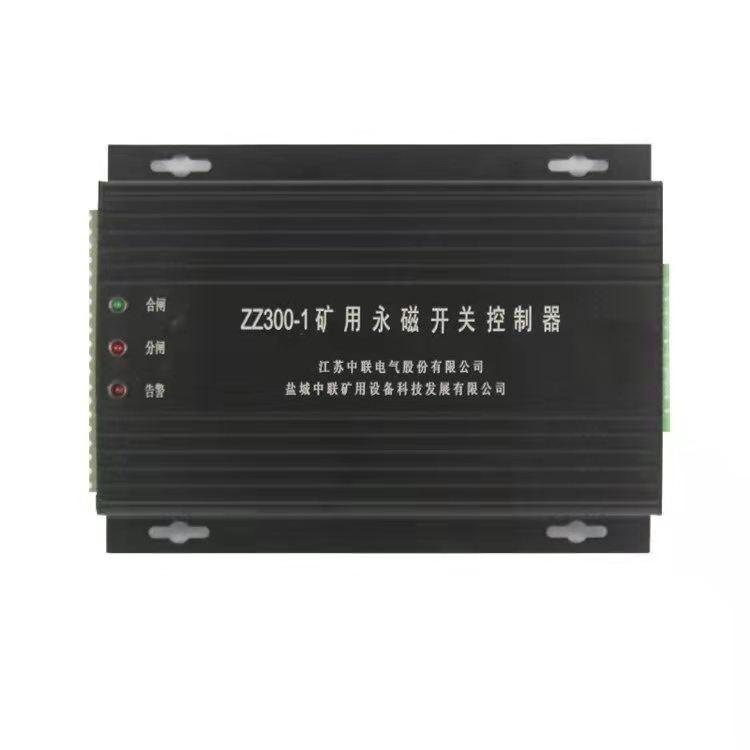

ZZ300-1永磁机构控制器简单介绍：

1.在主选菜单屏下，按移位键到时间上，按确认键进入时间屏，其显示如下。

2.按移位键选中要调整的项，再按确认键即可调整该项时间值。

 3. 调整完后选中“退出”，即可退到主选菜单屏。

4. 时间调整必须选择在参数整定后，所有试验做完，待出厂时调整。

5.参数代表馈电开关参数整定，查询代表馈电开关累记数据查询，试验代表馈电开关仿真试验，时间代表馈电开关电子时钟调整，密码代表馈电开关操作密码，退出代表返回上一屏。

 6. 按移位键到相应项目上，再按确认键即进入相应项目的子菜单屏。

7.只有合闸时才允许做试验，进入试验菜单。做不跳闸试验时，请按住移位键。?（四）、进入参数屏：

 8. 在主选菜单屏下，按移位键到参数上，按确认键进入参数屏，其显示如下。 ? 屏由于与系统硬件配套相关因此给了个警告屏,用户退出则不操作,选择进入即可修改相应参数。 ? 按移位键到分开关上，按确认键变换总开关/独立开关/分开关。

 9.按移位键到电压等级上，按确认键变换系统电压等级1140/660V。

本安参数（非通讯机型的不要求）通讯485电路输出为本质型，

ZZ300-1永磁机构控制器峰值参数

Uo ：DC9V ，

Io ： 42 mA

本安外接电缆长度2Km，

分布电感≤1mH/km，

分布电容≤0.1μF/km 。
