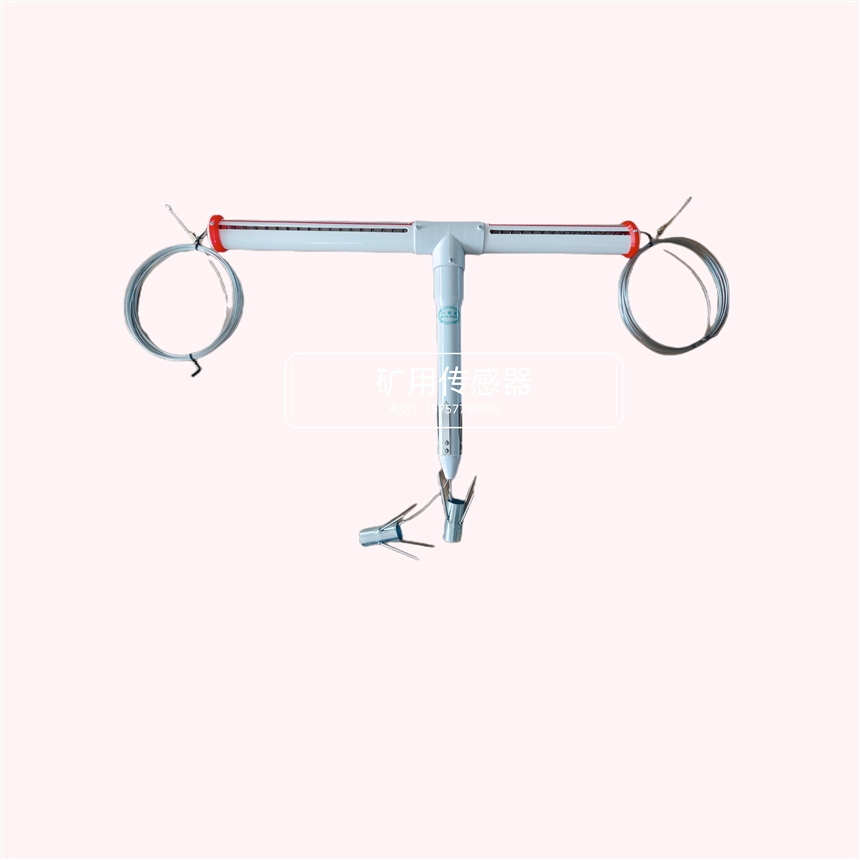

T型矿用顶板离层仪LBY-2 LBY-3

线检测应用范围：

顶板离层仪是一种监测顶板岩层移动的监测仪器。通过对各类锚网巷道的全面的顶板离层观测，普遍认识到顶板离层观测对锚网巷道的支护、改革起到一定的指导和警示作用。根据顶板离层仪观测到的数据分析，得出不同的地质条件、岩性变化等情况，总结出了锚网巷道锚网范围内离层量，及时采取其它有效的支护措施，防止顶板塌落事故的发生，确保安全生产。

2、顶板离层仪LBY-2/2H-顶板动态在线检测分类：

顶板离层仪种类大概有两种，一种是LBY-2H平行横式的（量程200mm），还一种是LBY-2型托盘竖式的（160mm），检测点数一般有1点、2点、3点、4点、6点、8点等，其中2点、3点是常用的。该产品结构简单、使用方便、读数直观、价格低廉、是煤矿*的矿压观测产品之一。顶板离层仪成本低，使用安装简单；

3、顶板离层仪LBY-2/2H安设位置：沿煤顶板掘进每隔10m安设一台顶板离层仪，临近采空区掘进每隔5m安设一台顶板离层仪，位置误差不超过1m；顶板离层仪安装在巷道正中位置，误差不超0.3m；对于断层及围岩破碎带、应力集中地段、巷道交叉点等巷道必须补打顶板离层仪。

用锚杆钻机打眼，钻头采用规格为Φ27mm或Φ28mm的合金钢钻头和中空六棱钎子。打眼前先敲帮问顶，仔细检查顶部岩石情况，找掉活矸、危岩，确认安全后方可开始工作。眼的位置要准确，垂直巷道顶板，保证顶板离层仪测绳自然下垂，根据该地点附近锚索的锚入深度施工一个钻孔，钻孔深度比该地点锚索锚入深度深1m。

用锚索将深部基点锚固器推入孔中直至设计位置(与锚索长度相同)，抽出锚索后，手拉一下钢丝绳，确认锚固器已锚固牢固，然后再将浅基点锚固器推入孔中设计位置(与锚杆长度相同)，抽出锚索索绳后，手拉一下钢丝绳，确认锚固器已锚固牢固。后将离层仪白色PVC套管推入孔中，确认固定在PVC套管下端的紧贴顶板。

T型矿用顶板离层仪LBY-2 LBY-3
4、顶板离层仪LBY-2/2H安装步骤：

   为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10-700米内的离层仪要每班进行观测记录。


1,用锚杆钻机∮28mm钻头打7m—8m深的孔；深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深基点应固定顶板以上7m—8m处；浅基点3-4m
浅基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；

2、两端固定螺丝对准刻度：将两测点指示刻度尺与红色套管一端对齐，记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。
