顶板离层仪DL-2(DLII)

LBY-2顶板离层仪是一种可以监测顶板岩层移动的检测装置,它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。

  一、LBY-2顶板离层仪技术指标

  1、LBY-2顶板离层仪监测点的数量为2点;

  2、LBY-2顶板离层仪的量程:浅基点离层仪为100mm;深基点离层仪为200 mm;

  3、LBY-2顶板离层仪的测量精度:土1mm;

  4、LBY-2顶板离层仪监测范围:浅基点2m~3 m(钻杆端部位置);深基点5 m~7 m,可根据现场实际确定监测范围;

  5、LBY-2顶板离层仪通常成对安装,可以同时监测锚固区内和锚固区外顶板离层值;也可以两只均监测同一锚固区范围内的离层数值,以保证数据的准确。

 顶板离层仪DL-2(DLII)

 二、LBY-2顶板离层仪如何测量的：

  1、深基点锚头应固定在钻空深部5m处稳定岩层内,浅基点固定在钻孔2-2.5m 处(钻杆端部位置)。

  2、当锚杆锚固范围内有离层时,顶板(套管)沿外测筒向下移动,移动量有由测筒标尺指示。当锚固范围顶板离层时,外测筒与顶板相对位置不变,但沿内测筒向下滑动,表明顶板有离层,离层量由内测筒标尺指示。

  3、当锚杆锚固范围内、外都有离层时,内外测筒分别有离层显示，其显示值之和为总离层值。

 顶板离层仪DL-2(DLII)

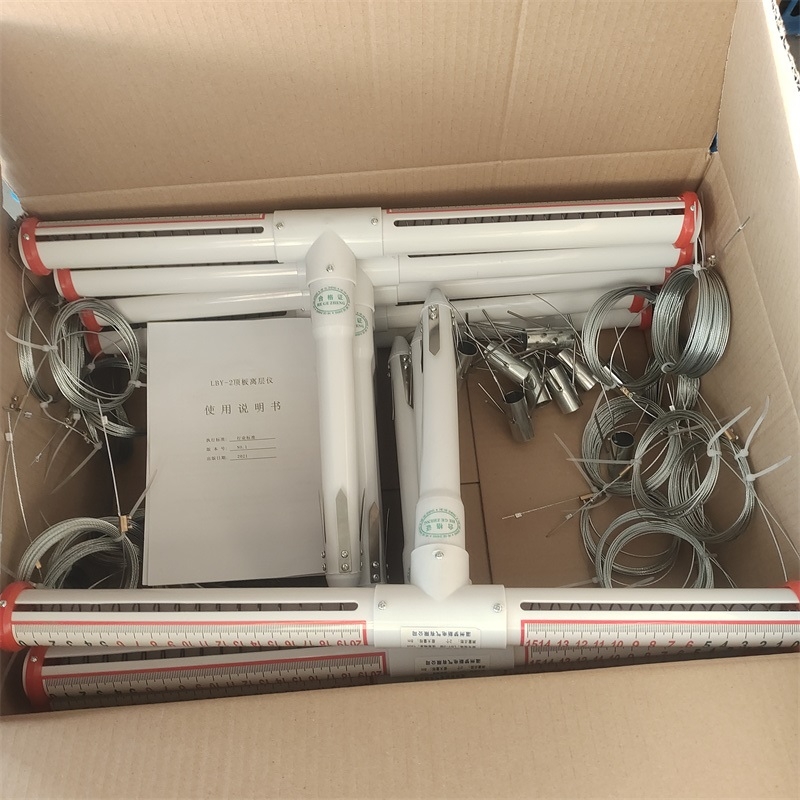

 三、LBY-2顶板离层仪结构：

  LBY-2顶板离层仪由孔内锚爪、测量钢丝、孔内盘和测读数装置四部分组成:

  1、孔内锚爪采用弹簧抓爪式结构;

  2、测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装

  置;

  3、测读数装置由两个带有刻度标志的塑料横管组成;

  4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水。
