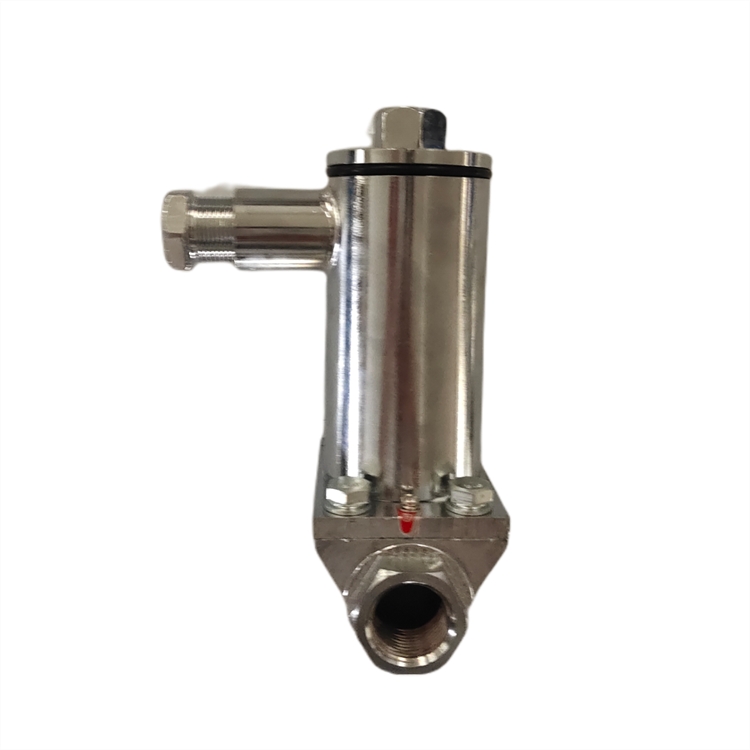

DFB20/5矿用隔爆型电磁阀36v

主要技术参数

1、型号：DFB-20/10

2、防爆型式：隔爆型

3、防爆标志：Ex db I

4、额定控制电源电压：ＡＣ（50Ｈz）36V、127V

5、功耗：≤28Ｗ

６、压力适应范围：0-10 MPa

７、电磁阀公称通径,3mm；

８、外形尺寸(mm)：108×110×185;

９、重量：3.3Ｋg
DFB20/5矿用隔爆型电磁阀36v
六、使用环境和工作条件

（a）海拔高度: ＜2000m;

（b）环境温度 5℃～+40℃；

（c）环境湿度：＜95%（+25℃时）；

（d）介质温度：≤+６5℃；

（e）允许在具有甲烷爆炸性气体混合物的煤矿井下，周围空气中的甲烷、煤尘（硫化氢、二氧化碳）等不超过《煤矿规程》中所规定的含量的矿井中使用；

（f）允许在无腐蚀金属和破坏绝缘介质的环境中使用；

（g）允许在无强烈颠簸和震动的地方使用；

（h）允许在无滴水和液体侵入的地方使用。
DFB20/5矿用隔爆型电磁阀36v
七、安装、使用

  １、严格按产品铭牌标定的电压等级与公称压力值使用，安装使用地点应无剧烈震动和碰撞。

  ２、检查各紧固件是否松动，如松动则须紧固。

  ３、检查接线端子对外壳间的绝缘电阻，不得小于1.5兆欧。

  ４、将产品置于场所，检查其开闭动作是否灵敏、可靠。方法是反复通断电源以听到活动铁芯上下运动产生的“嗒、嗒”声为正常。

  ５、电磁阀接入介质管路中时，阀体箭头所示方向应与管路介质流通方向一致，且阀体需与地面尽量保持垂直，阀座接头处需有防漏密封措施。

  ６、电源引入线选用Φ10～Φ14的橡胶电缆，接线应牢固可靠，喇叭口的压紧螺母须拧紧，使密封圈、电缆线与进线口内壁不存在间隙，以保证防爆性能。

  ７、电磁阀应可靠接地。
