三通隔膜阀G49W-10P

产品品牌：前进 产品型号：G49W-10P 材质：不锈钢 连接形式：法兰 结构形式：屋式

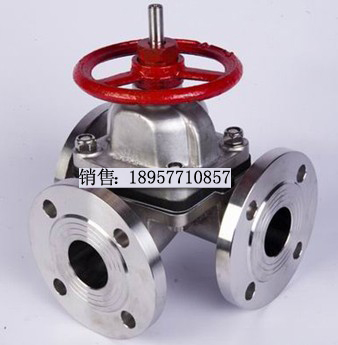

G49W-10P型 三通隔膜阀

G49W-10P型 不锈钢三通隔膜阀 主要性能规范

主要零件的材料

产品简介及用途

三通隔膜阀G49W-10P是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜（隔膜系夹衬尼龙网布增强的氯丁橡胶膜压件，故有强度高、耐腐蚀性能好的特点），把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。三通隔膜阀G49W-10P其最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

结构特点：

1三通隔膜阀G49W-10P由阀体、阀盖、阀瓣、阀杆、隔膜和驱动零件组成。
2. 三通隔膜阀G49W-10P的启阀是靠旋转手轮， 使阀杆作轴向运动时，带动阀瓣升降而达到的。当手轮顺时针旋转时，阀瓣下降，将通路截断。

3.隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

优点

1. 三通隔膜阀G49W-10P与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

2.由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

4.密闭件为富有弹性的橡胶隔膜。所以还拥有较好的密闭性和最小的关闭力。

5. 三通隔膜阀G49W-10P是由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成的一种阀体。

6.三通隔膜阀G49W-10可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
