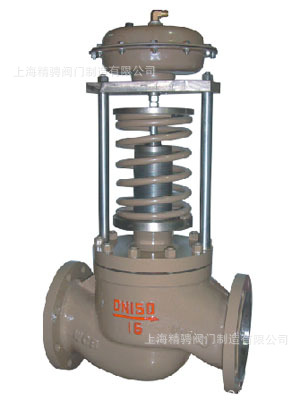

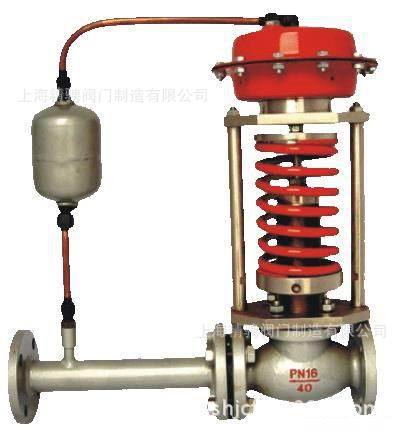

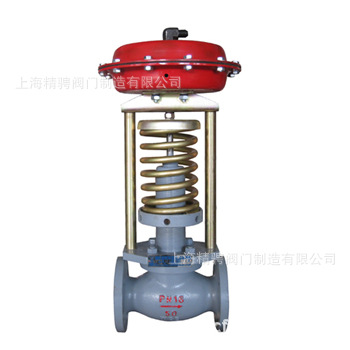

自动式调节阀是利用介质自身能量实现自动调节的控制阀，可对压力、温度、流量、液位调节，能在无电、无气场所工作，达到简化设备，节约能源。应用于石油、石化、电力、冶金、食品、机械、楼宇建筑。对各种气体、液体及蒸汽减压、稳压（用于阀前或阀后）自动控制。
标准技术参数
阀 体
型 式：单座、双座
公称通径：DN20-DN300
公称压力：ANSI150、300、600LB
JIS10、16、20、30、40K
PN1.6、2.5、4.0、6.4MPa
连接方式：法兰：FF、RF、RJ和LG
法兰标准：ANSI B16.5，JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
螺纹：DIN、NPT、RC、BSP、G等
焊接：GB12224-89
密封面形式：PN16凸面、PN40、PN63、PN100为凹面
材 质：WCB、WCC、WC6、304、316、304L、316L
上 阀 盖：标准型（-20℃～+200℃）
低温型（-60℃～-196℃）
散热型（-40℃～450℃）
波纹管密封型
压盖形式：压板式
填 料：V型氟四氟乙稀、柔性石墨
阀内组件
阀芯形式：单座柱塞型、压力平衡型、双座、金属密封、软密封、快开特性
阀芯阀座：304、316、316L+STL
执行机构
形 式：多弹簧式薄膜执行器
膜片材质：丁晴橡胶夹增强涤纶织物
信号接口：内螺纹M16×1.5
性能
额定KV值：参照表
流量特性：快开
作用方式：阀前压力控制
阀后压力控制
压力调节范围：参照表
压力控制精度：±8%
泄露等级：金属密封：小于0.01（ANSI B16.104-1976IV级）
软 密封：小于0.00001%
自力式压力调节阀KV值及压力调节范围
|
DN |
Kv值 |
额定行程 mm |
|
压力调节范围Kpa |
压力分段范围Kpa |
膜片面积 C㎡ |
使用阀门口径mm |
|
20 |
6.3 |
8 |
15-140 |
40-80 60-140 |
280 |
20-25 |
|
|
25 |
8 |
8 |
|||||
|
32 |
16 |
10 |
15-50 40-80 60-140 |
400 |
32-300 |
||
|
40 |
24 |
12 |
|||||
|
50 |
32 |
12 |
|||||
|
65 |
50 |
20 |
120-300 |
120-300 |
70 100 280 |
20-50 65-100 125-300 |
|
|
80 |
80 |
20 |
|||||
|
100 |
120 |
25 |
|||||
|
125 |
160 |
40 |
280-500 |
280-500 |
200 |
|
|
|
150 |
280 |
40 |
480-1000 |
480-1000 |
70 100 280 |
20-50 65-100 125-300 |
|
|
200 |
420 |
50 |
|||||
|
250 |
640 |
60 |
自力式压力调节阀尺寸图
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64、100 |
206 |
210 |
230 |
251 |
286 |
311 |
337 |
394 |
450 |
508 |
650 |
|
|
H |
470 |
475 |
510 |
520 |
530 |
550 |
680 |
750 |
800 |
870 |
890 |
|
|
A |
φ178、φ198、φ232、φ280、φ308 |
|||||||||||
|
L1 |
233 |
233 |
332 |
332 |
373 |
572 |
552 |
673 |
980 |
900 |
1200 |
|
|
P≥ |
45 |
70 |
102 |
140 |
185 |
245 |
325 |
425 |
550 |
660 |
900 |
|
|
重量(kg) |
26 |
26 |
36 |
37 |
42 |
73 |
90 |
115 |
130 |
145 |
180
|
|
