衬氟电动球阀是一种集电动执行机构与球阀结构于一体的耐腐蚀型阀门，主要用于腐蚀性介质的管道控制。以下是其综合介绍：

一、核心结构与工作原理

1. 结构组成?

• 由电动执行机构（含电机、减速器、传动装置）和衬氟球阀本体组成3。球阀部分包括旋转90°的球体、阀座及软密封结构，阀体材质多为碳钢、不锈钢（304/316L）或聚四氟乙烯（PTFE）。

• 部分型号采用组合式结构，阀体可单独使用或与其他部件组合。

• 电动执行机构接收控制信号（如4-20mA信号），通过电机驱动阀杆转动，带动球体旋转90°实现完全开启或关闭1。部分高端型号（如Q941F46）支持智能调节流量。

二、主要特点与优势1

1. 耐腐蚀性?

• 球体与阀座均采用PTFE等氟塑料衬里，可耐酸、碱、盐等强腐蚀性介质，使用寿命长1。部分型号（如F46衬里）耐高温性能优异，适用-29℃~ 180℃环境。

• 采用软密封阀座结构，实现零泄漏1。球体与阀座之间常配以压块或浮动球设计，确保密封可靠性。

• 其他优势?

• 流体阻力小，全通径设计基本无流阻，适合大口径管道5。中轴密封采用活动压块设计，便于检修。部分型号（如Q941F46）带防爆执行器，适用于危险环境。

• 三、应用领域

• 化工行业?：输送盐酸、硫酸、硝酸等强腐蚀性介质。

• 制药行业?：控制腐蚀性药液的流动。

• 电力与石油?：处理含腐蚀性成分的冷却水、化学水。

• 环保与医药?：污水处理、废气处理及药品生产。

• 四、型号与规格

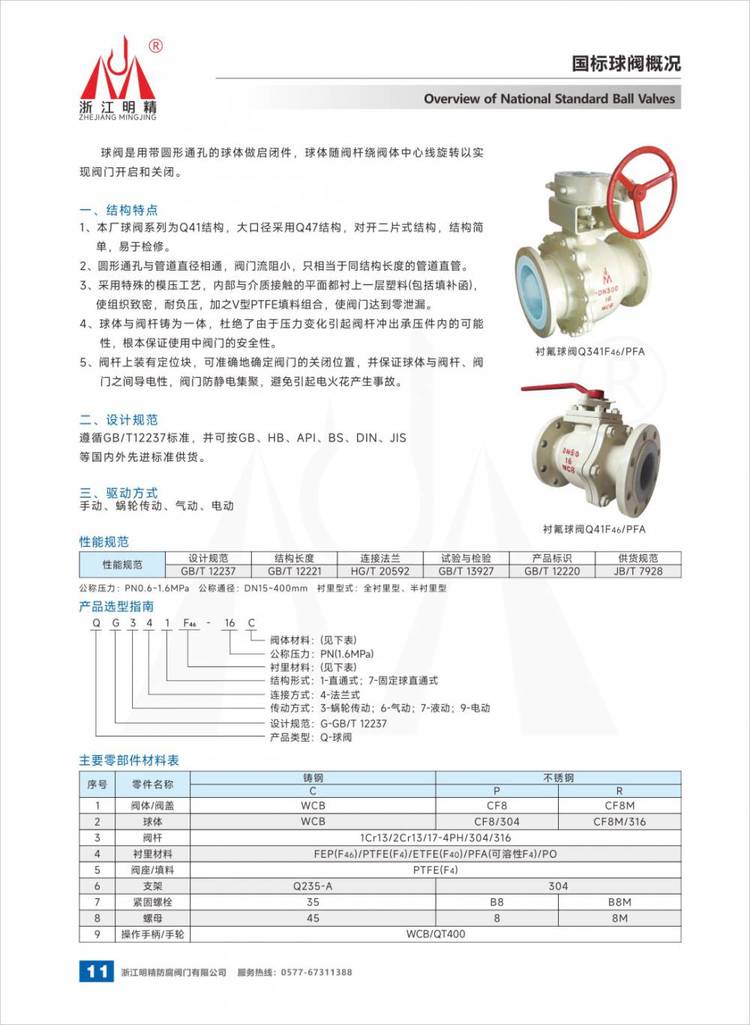

• 常见型号如Q941F46（DN15-DN300，PN1.0-1.6MPa，F46衬里），连接形式包括法兰，驱动形式支持电动或手动。特殊需求可定制执行机构（如防爆、高精度）。
