【产品用途】
D43H、D343H?型?PN10~PN40?金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

?

【产品特点】

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

?

【执行标准】

设计规范：GB/T?12238

结构长度：GB/T?12221

法兰连接：GB/T?9113

试验与检验：GB/T?13927

产品标识：GB/T?12220

?

D943H-16C电动金属硬密封蝶阀系列，系我公司新开发的长寿命、无泄漏、节能型蝶阀。产品符合国家标准FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构.

????适用于介质温度≤65的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。在此结构基础上，可采用聚四替代多层次密封圈，形成新一代三偏心四氟密封蝶阀，广泛应用在温度≤200℃的腐蚀性介质中。

D943H-16C电动金属硬密封蝶阀

1、蝶板密封为硬软多层，具有硬软密封双重密封优点，无论在低温还是在高温工况下，具有优良的密封性能。?

2、采用三偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封性能，达到零的泄漏。?

3、启闭力矩小、操作灵活、活力节能，使用寿命长。?

4、耐高温、耐高压、耐腐蚀适用范围广。

5、新一代三偏心四氟密封蝶阀兼具了三偏心密封结构与软密封的优点，密封性能可靠，适用范围广，使用寿命更长。?

6、电动、气动装置采用过内外名优产品，性能更可靠。

?

【执行标准】

设计规范：GB/T?12238

结构长度：GB/T?12221

法兰连接：GB/T?9113

试验与检验：GB/T?13927

产品标识：GB/T?12220

?

【性能参数】

?

?

?

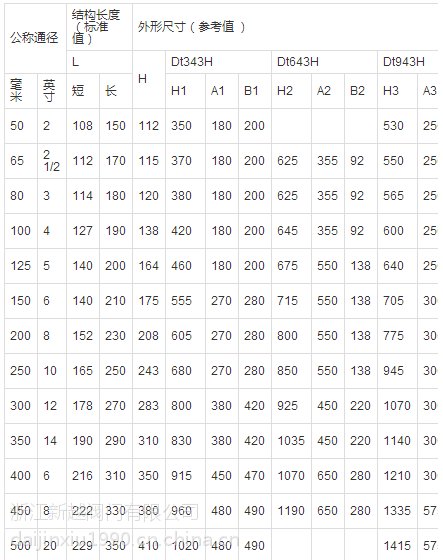

【主要外形和连接尺寸】

?
