商品详情
---
### **电力一次预制舱介绍**

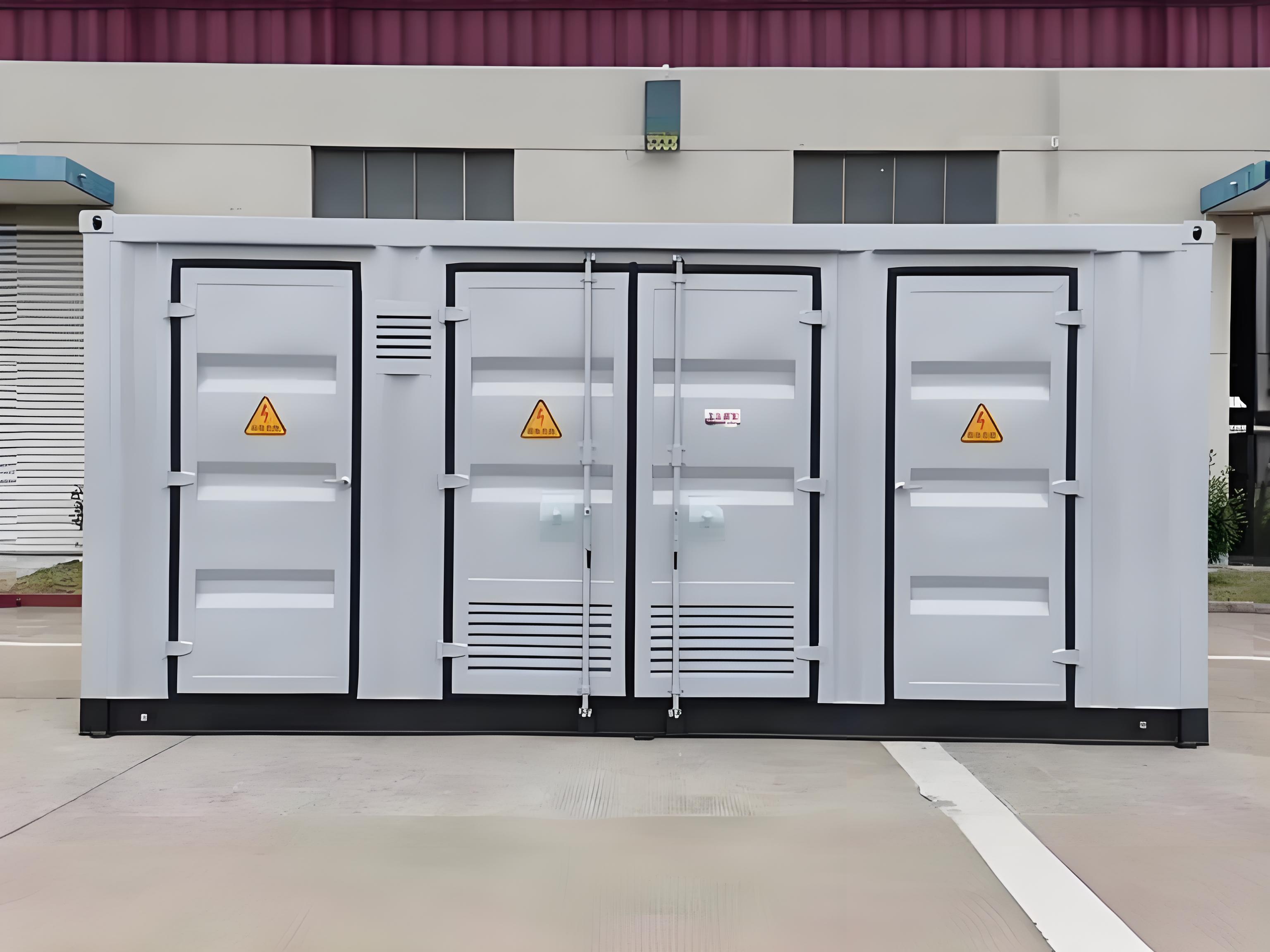

**电力一次预制舱**是一种集成高压一次设备的模块化预制式舱体，主要用于变电站、新能源电站（如风电、光伏）及工业园区等场景，将传统分散安装的变压器、断路器、隔离开关等一次设备集成于工厂预制的标准化舱体内，实现快速部署、灵活扩展和智能化管理。以下是其核心内容解析：
---
#### **一、定义与组成**
1. **定义**
电力一次预制舱是将高压电气设备（110kV及以下）、控制保护系统、辅助设施（如通风、消防）等集成在工厂预制的钢结构舱体内，通过标准化设计、模块化生产和现场拼装，替代传统变电站的土建施工模式。
2. **核心组成**
- **一次设备**：变压器、断路器（如GIS组合电器）、隔离开关、避雷器、互感器等。
- **二次系统**：继电保护装置、监控系统（SCADA）、通信设备。
- **辅助设施**：
- **散热系统**：强制风冷/空调，确保温升符合GB 1094.11标准；
- **消防系统**：气体灭火装置（七氟丙烷）和烟雾探测；
- **结构防护**：IP54防护等级舱体，抗震设防烈度8级（GB 50260）。
---
#### **二、核心优势**
1. **缩短工期**
- 传统变电站建设需6-12个月，预制舱通过工厂化生产、现场拼装，工期缩短至1-3个月。
2. **降低成本**
- 减少土建施工（节省30%-50%成本），标准化生产降低材料浪费。
3. **灵活扩展**
- 支持“积木式”拼接，根据负荷增长追加舱体模块。
4. **智能运维**
- 集成在线监测（局放、温度）、故障自诊断，支持远程操控。
---
#### **三、典型应用场景**
1. **新能源电站**
- 光伏/风电场升压站：集成35kV变压器、GIS开关柜，适配“箱变+预制舱”模式。
2. **城市变电站**
- 地下或户内紧凑型变电站，解决城市用地紧张问题。
3. **应急电力保障**
- 移动式预制舱（车载）用于抢险救灾或临时供电。
4. **工业园区**
- 分布式能源站，实现10kV/35kV直供用户。
---
#### **四、设计与制造流程**
1. **定制化设计**
- **电气主接线图**：确定设备布局与电缆走向（参考DL/T 5218）；
- **结构仿真**：通过ANSYS进行抗震、抗风载力学分析；
- **热仿真**：优化散热风道，控制舱内温升≤40K。
2. **舱体制造**
- **框架材料**：高强度钢（Q355B），焊缝探伤检测（GB/T 11345）；
- **电磁屏蔽**：金属舱体+屏蔽网，满足EMC标准（GB/T 17626）；
- **内部装修**：防火板（A级）+防静电地板。
3. **设备集成与调试**
- **一次设备安装**：GIS设备充气（SF6气体纯度≥99.9%），螺栓紧固力矩校准；
- **二次系统联调**：保护装置定值校验（如差动保护、过流保护）；
- **整体耐压试验**：工频耐压（1.1倍额定电压，1min）及局放测试（≤10pC）。
---
#### **五、关键技术参数**
| 项目 | 参数要求 | 参考标准 |
|--------------------|-----------------------------------|-------------------|
| 额定电压 | 10kV/35kV/110kV | GB/T 11022 |
| 防护等级 | IP54（舱体）/IP2X（设备间隔） | GB/T 4208 |
| 温升限值 | 绕组≤65K（油浸式变压器） | GB 1094.11 |
| 抗震能力 | 水平加速度0.3g，8级烈度 | GB 50260 |
| 局部放电量 | ≤10pC（GIS设备） | IEC 62271-203 |
---
#### **六、行业挑战与趋势**
1. **挑战**
- **设备兼容性**：不同厂商设备接口标准化不足；
- **散热瓶颈**：高密度设备集成导致热管理难度增加。
2. **趋势**
- **低碳化**：采用环保气体（替代SF6）和可回收舱体材料；
- **数字化**：集成数字孪生技术，实现“状态感知-预测性维护”；
- **小型化**：紧凑型GIS设备+C-GIS技术，舱体体积缩减30%。
---
#### **七、典型案例**
- **国网江苏某110kV预制舱变电站**：
- 采用“双舱并列”布局（变压器舱+GIS舱），占地仅为传统站1/3；
- 配置智能巡检机器人，运维效率提升50%。
---
### **总结**
电力一次预制舱通过“工厂预制、现场拼装”模式，推动电力建设向高效、智能、环保方向转型。未来随着设备集成度提升和数字化技术渗透，其将成为新型电力系统建设的核心载体之一。
