VQ647F-16C气动 V型球阀为直角型回转结构，由V型阀体、气动执行机构、及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度，超强的剪切能力。

1、V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；

2、蜗轮传动V形切断球阀还具有调节并可靠定位能力，流量特性为近似百分比，可调范围广；

3、采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

 VQ647F-16C法兰V型球阀结构特点

设计、制造 按GB12237-89

结构长度按 GB12221-89

连接法兰：JB79-94

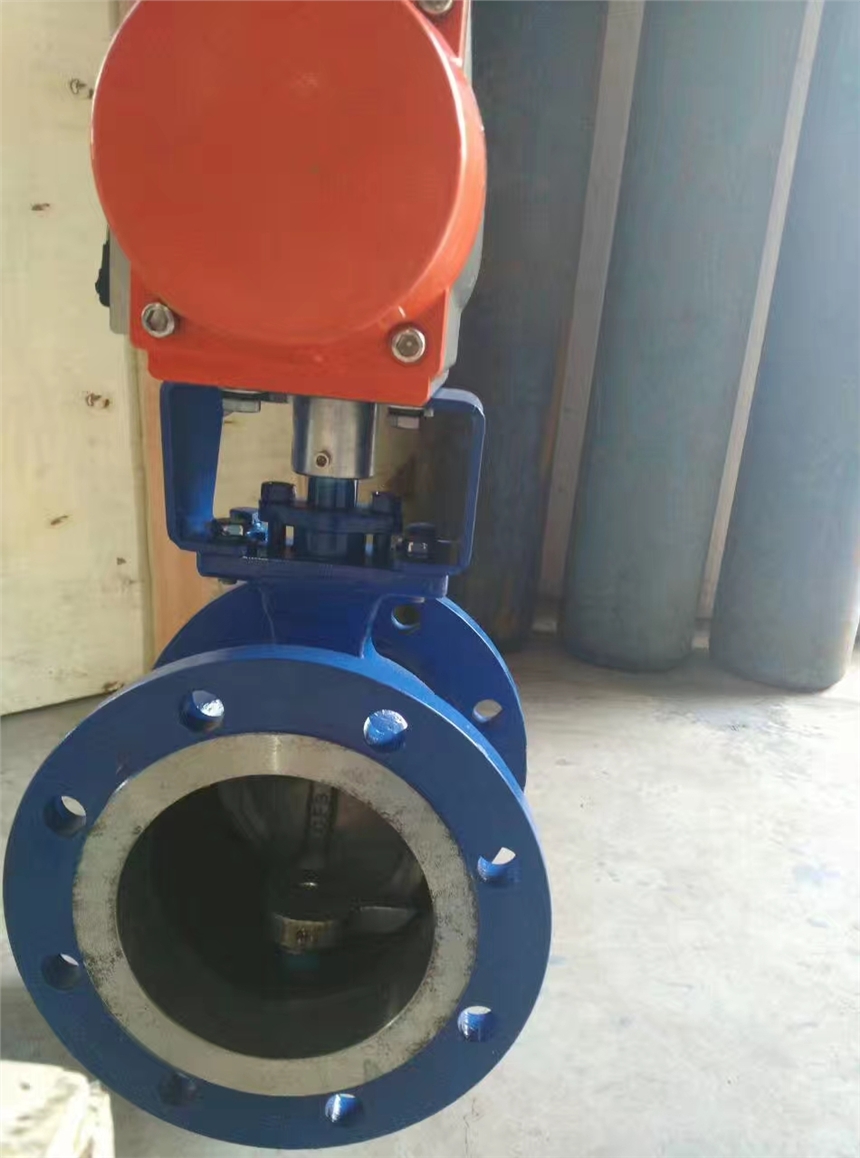

气动球阀Q647F-16C

阀门规格型号:Q647F-16C阀体材质：WCB,阀芯：316+HCr
阀座：316L+STL（司太立堆焊）
 执行器：单作用气动执行器
司太立堆焊：V型球阀密封面堆焊司太立合金比较耐磨，一般用在介质中含有较硬颗粒的场合，  堆焊哈C合金阀门我公司一般都用在腐蚀性较强的场合
V型气动球阀:气动活塞式执行机构为单作用,由单作用输出的气信号压力输入到执行机构无弹簧一侧的气室中，气信号压力作用在活塞上形成的推力和弹簧力之间差值的作用下，气缸活塞作直线 运动，通过齿轮，齿条传动。直至气信号压力形成的推力与弹簧力平衡，运动停止。在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，从而改变阀芯、阀座之间的流通面积，达到调节目的。
