2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。

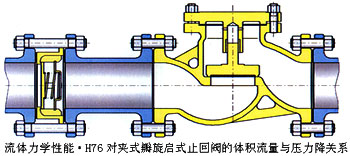

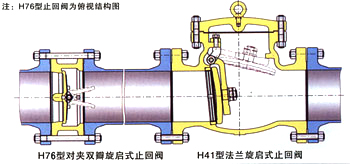

结构形式 | H76型对夹双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
水锤压力 | 小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程，需要较长的关闭时间 |
H76型的水锤压力只有H44型的1/2—1/5 | ||
尺寸和重量 | 结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大．重量很重 |
H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10 | ||

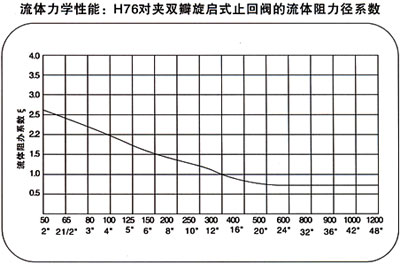

流体阻力 | 小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小 | ?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大 |
安装 | 可水平安装或垂直安装，重量轻．不必为阀门设置支座 | 可水平安装或垂直安装．大口径阀阀重量重，需设置支座 |
开启压力 | 很小．阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
可靠性 | 阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高 | 阀门关时的巨大冲击力及水锤压力容易损坏阀门 |
结构形式 | H71型对夹升降式止回阀 | H41型法兰升降式止回阀 |
水锤压女 | 很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快 | 水、阀瓣行程短，但无弹簧辅助关闭 |
尺寸和重量 | 结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利，关能大量节约材料、降低造价 | 结构长度很长，体积较大、重量很重 |
H71型的结构长度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20 | ||
流体阻力 | 较大、流体阻力系数为6.4～2.8 | 很体阻力系数为12～6 |
安装 | 可水平安装或垂直安装，重量很轻，安装容易 | 只能水平安装，口径较大的阀门重量，较难安装 |
开启压力 | 很小、阀瓣在很小的压差下就能完全打开 | 较小、阀瓣重量较大，需要一定的压差才能半阀瓣完全打开 |
可靠性 | 阀门为整体结构，简单紧凑，阀门关闭时冲击为小，水锤压力很小，阀门寿命长，可靠性高 | 可靠性较高，但阀门由阀体与阀盖两本构成，多了一个潜在的泄漏点 |

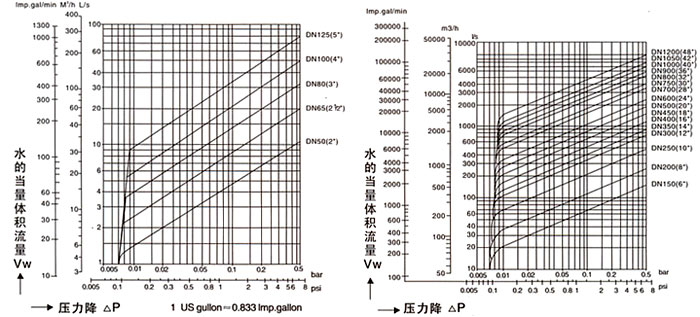

水的当量体积流量Vw与实际流体的
体积流量V按下式换算：
·V式中：Vw一水的当量体积流量。l／s；
P流体密度，k9／m 3
v一实际流体的体积流量，l/s。
公称通径 | 阀门全开启时的流体阻力系数 | 常温下阀门全开启时的水流量系数 | 流体的流向 | ||||
DN | DNS | ||||||
Kv(m3／h) | CV(U.S) |
