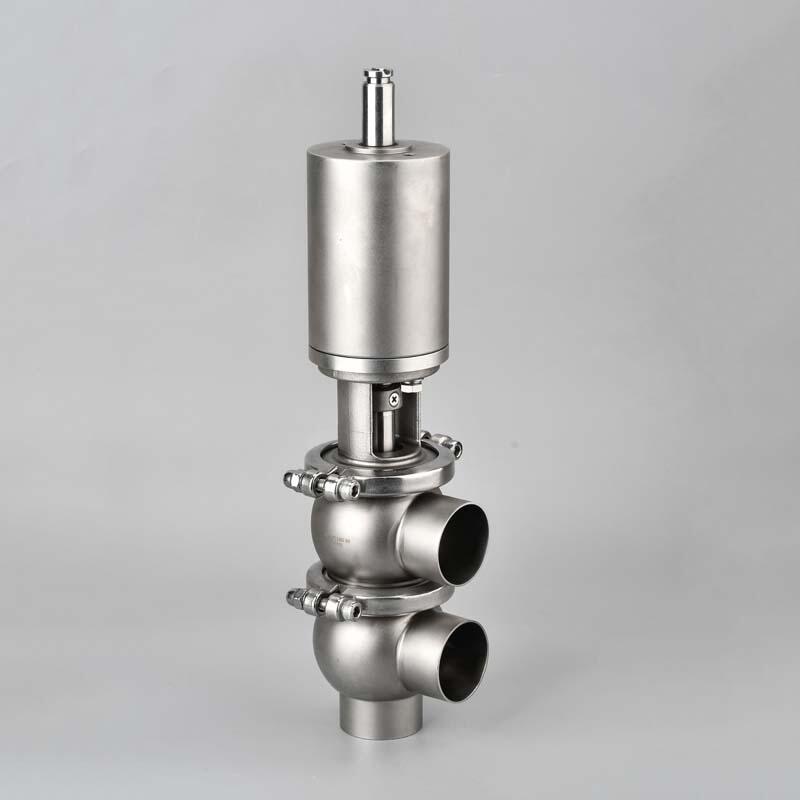

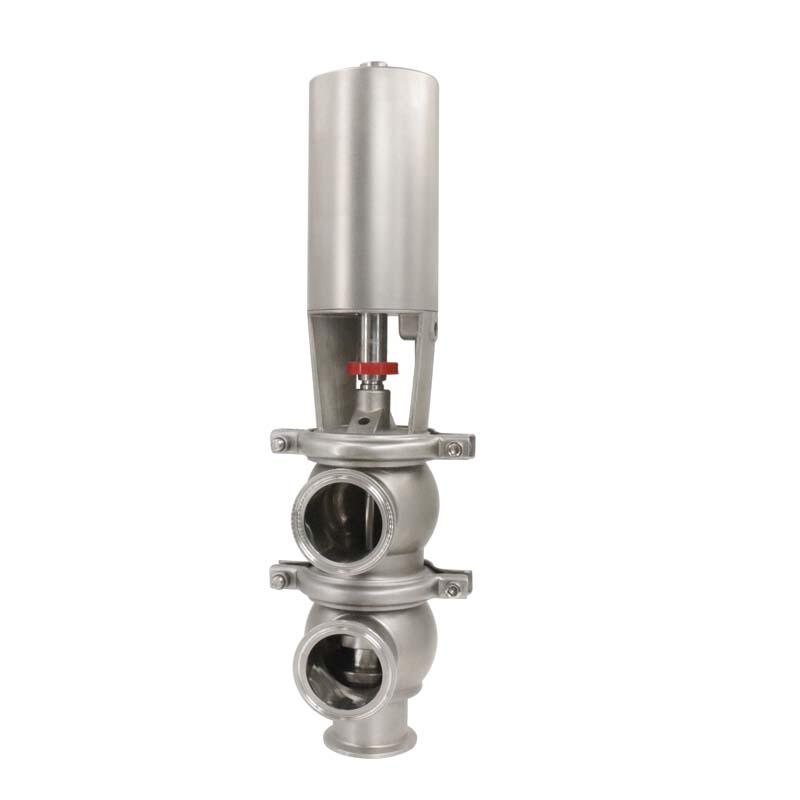

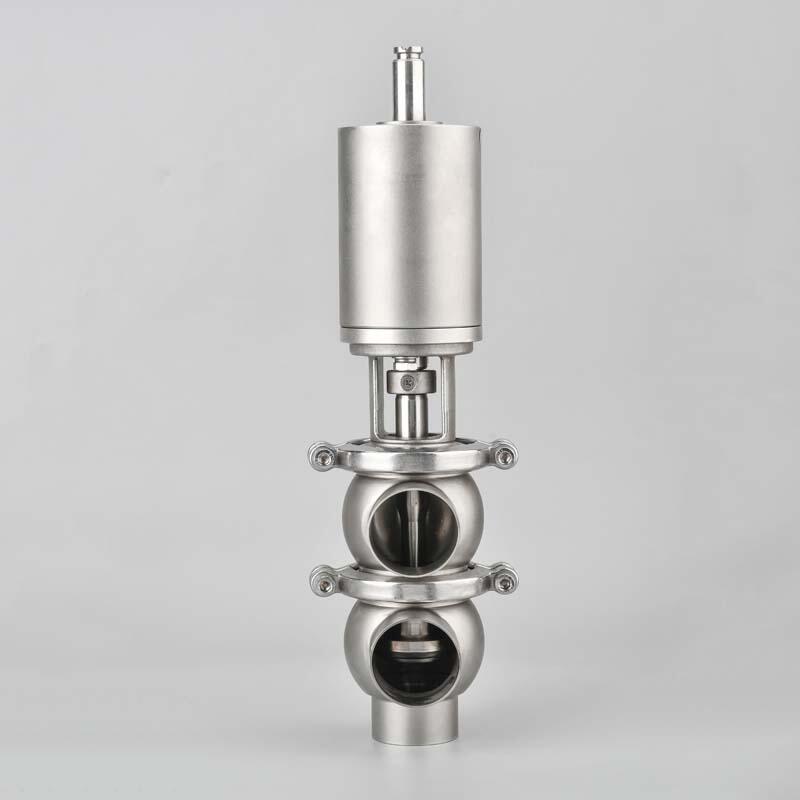

气动换向阀系列使用说明

方向控制阀的分类：

 1. 方向控制阀按类别可分为：

a.电磁阀（2V系列、3V系列、4V系列、4M系列、VF系列、SY系列、Q22/Q23XD系列）；

b.水阀、蒸汽阀（2W系列水阀、2L/US系列蒸汽阀）；

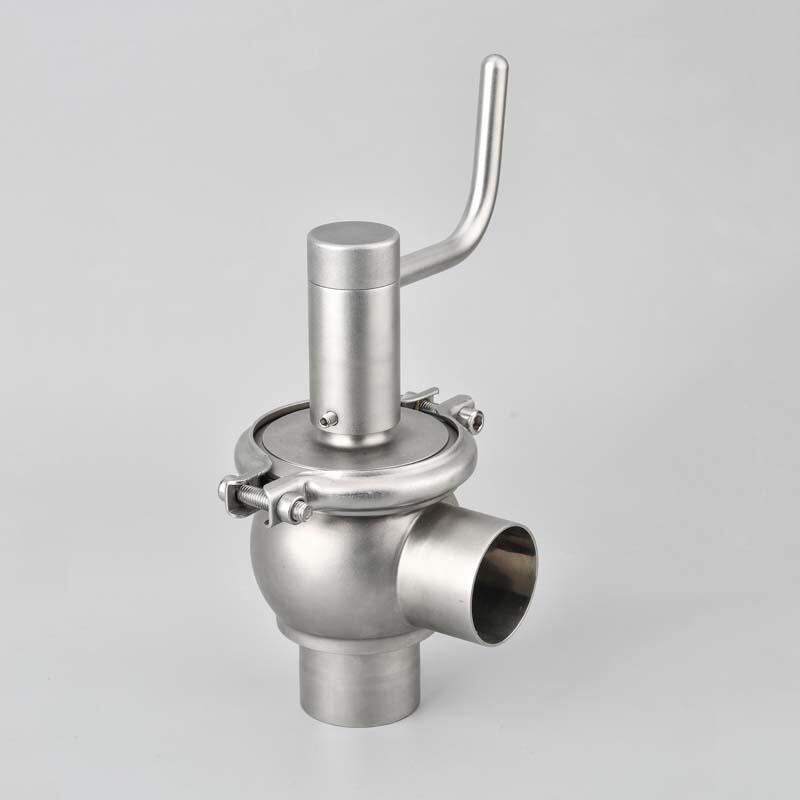

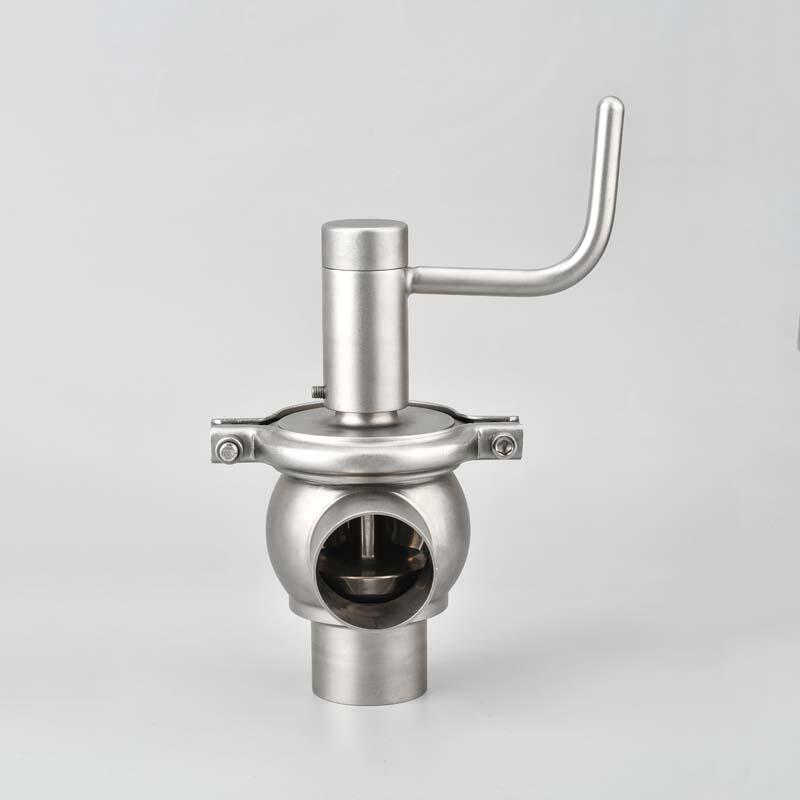

c.手动阀（3H系列手扳阀、4H系列手扳阀、3R系列手拉阀、4R系列手拉阀、HV系列手转阀）；

d.机械阀（MOV系列、JM系列、MSV系列）；

e.气控阀（3A系列、4A系列、VFA系列）；

f.单向节流阀（RE系列）；

g.快速排气阀（QE系列）；

h.脚踏阀（FV系列、4F系列）；

i.电磁阀线圈、阀板；

2. 方向控制阀按通口数可分为：二通、三通、四通、五通；

3. 方向控制阀按控制方式可分为：电控式、气控式、手控式、直动式和先导式；

4. 方向控制阀按位数可分为：单头双位置、双头双位置、双头三位置（又可分为：E常开式、C常闭式、P加压

式）；

5. 方向控制阀按被控介质可分为：流体阀和气体阀；

 气动换向阀的使用条件：

1. 工作介质：经过除水、过滤、并含有油雾、干燥、洁净的压缩空气。

2. 环境温度和介质温度均为5—50°C，3. 如果温度低于5°C时，4. 对介质应作干燥处理。

5. 工作压力：

       压力控制元件：0.2—0.8MPa（顺序阀为0.1—0.8MPa）；

       流量控制元件：0.05—0.8MPa；

       方向控制元件：压力为0.8MPa；

压力如下：

a. 电磁先导阀为0MPa；

b.二位式滑阀为0.15MPa；

c.三位式滑阀和截止阀为0.2MPa；

d.手控阀和机控阀为0.05MPa；

e.单向阀、梭阀和双压阀为0.05MPa；

f.快排阀为0.1MPa。

6. 工作电压：按标7. 牌规定输入相应电压，8. 允许电压波动范围为额定电压的85%—110%，9. 电源频率为

50（60）HZ。

10. 工作频率：气动换向阀的工作频率应为1次/S—1次/30天。

   安装使用维护须知：

  1.使用前注意检查控制元件在运输过程中是否损坏？连接部位是否松动？然后再安装使用。

  2.安装时请注意气体的流动方向及接管是否正确？

  3.电磁阀安装时，应特别注意电压是否符合要求？整机调试时，建议先用手动装置调试，然后再通电调试

  5.连接管路时注意止泄带缠绕不可超过螺纹端面，并注意消除管接头、管子内的金属颗粒、粉尘及油污等
