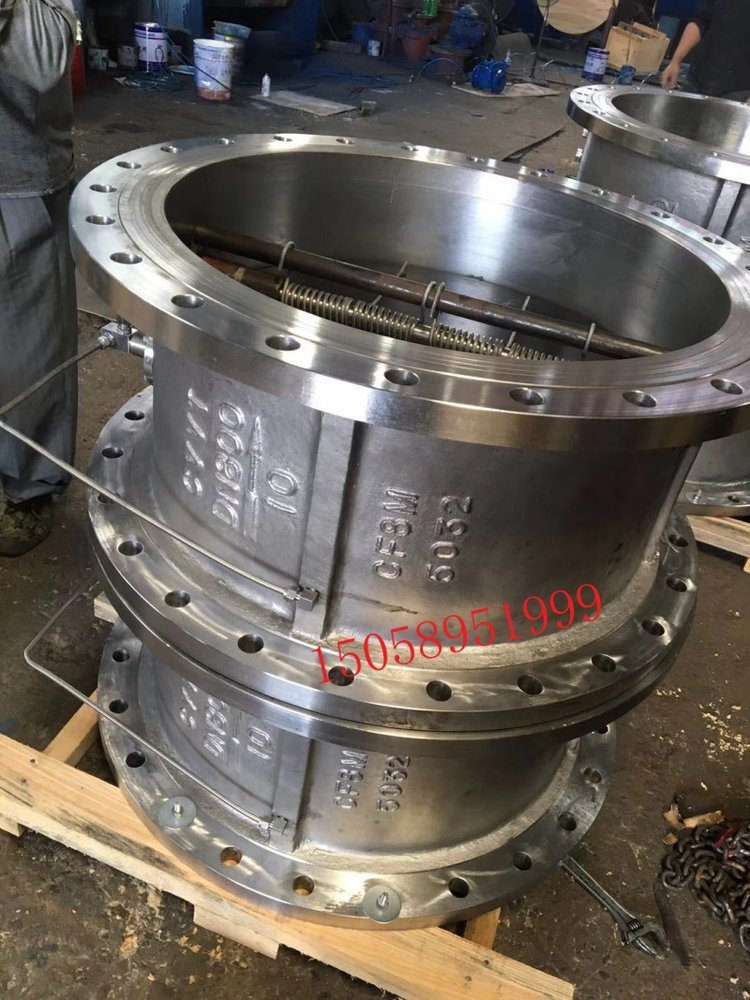

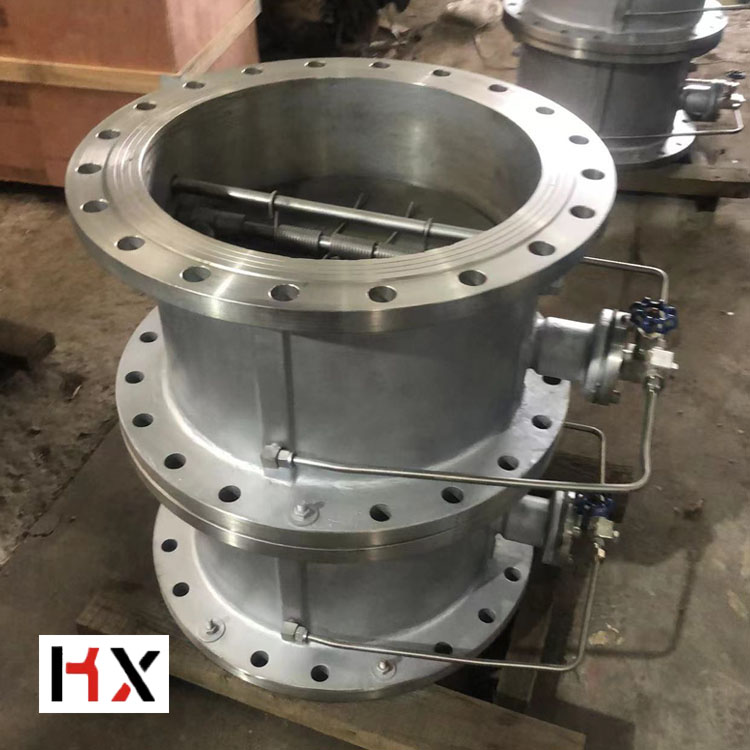

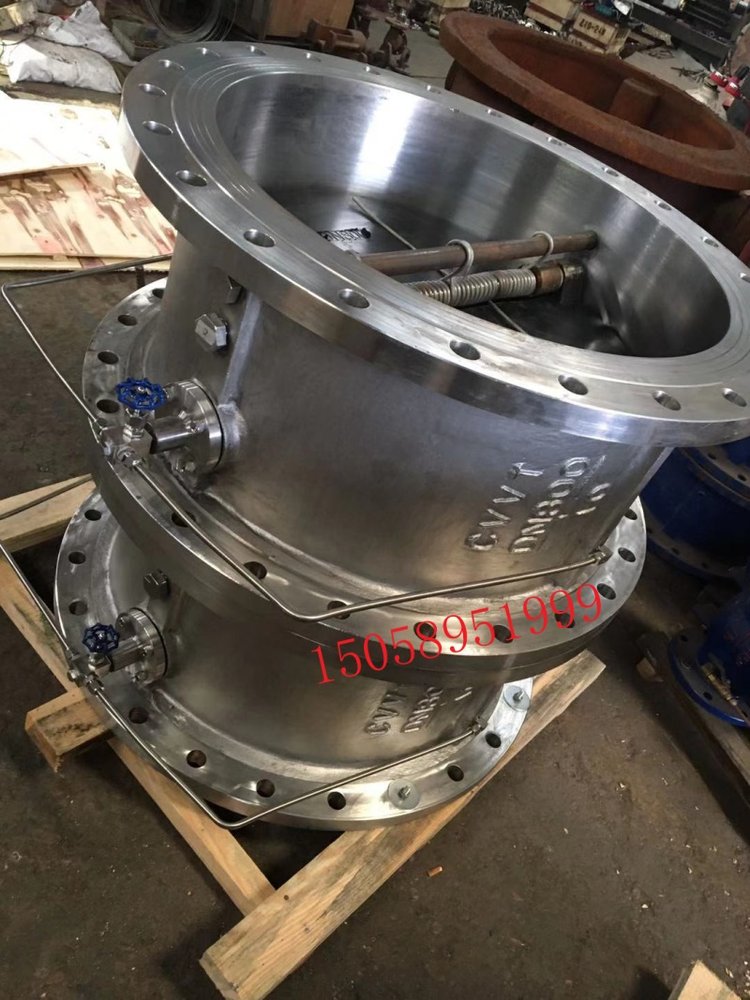

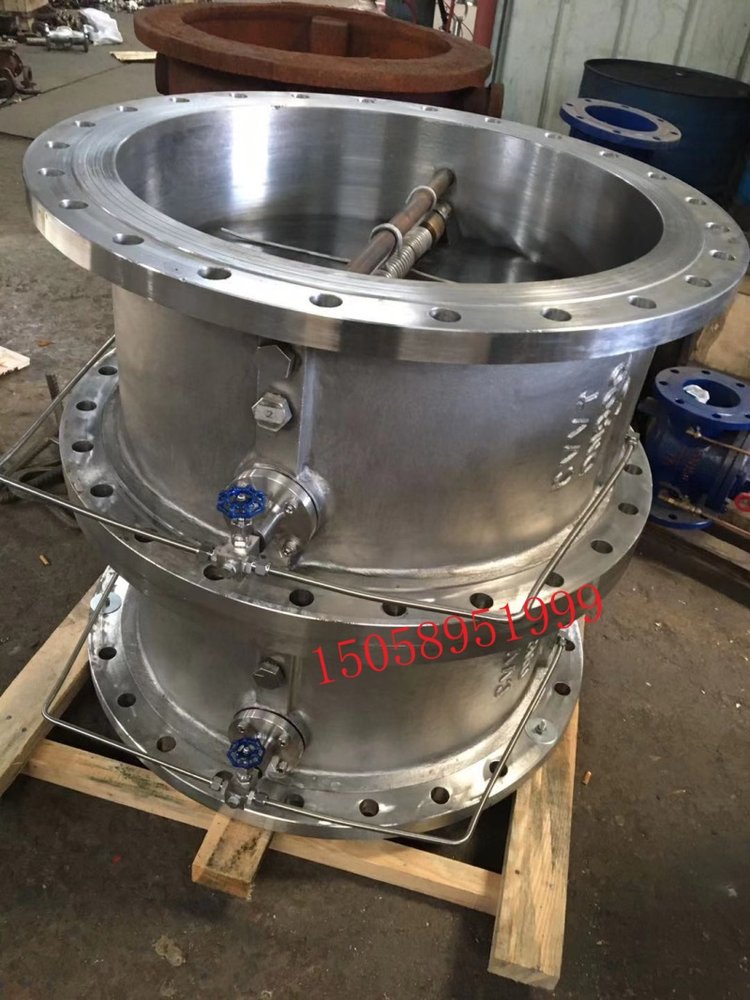

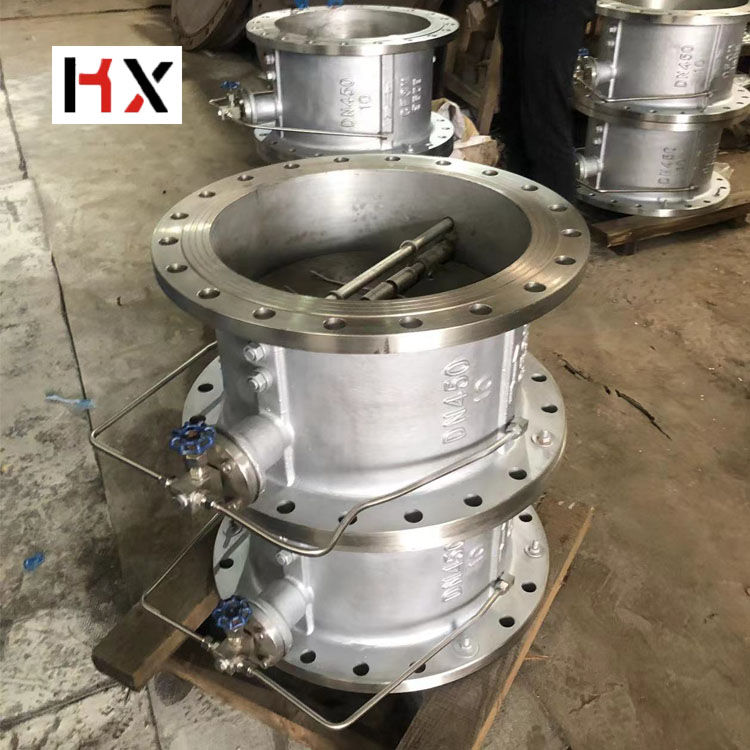

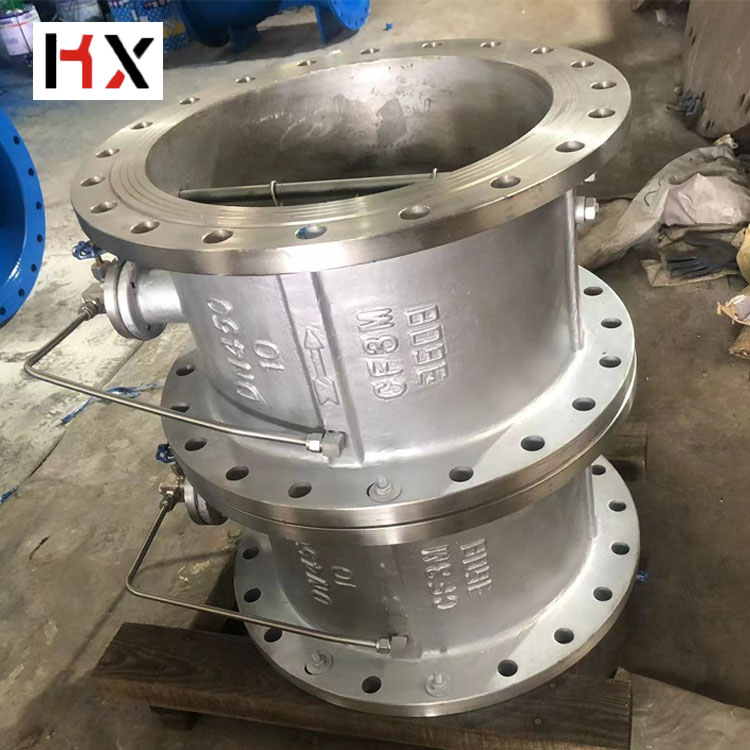

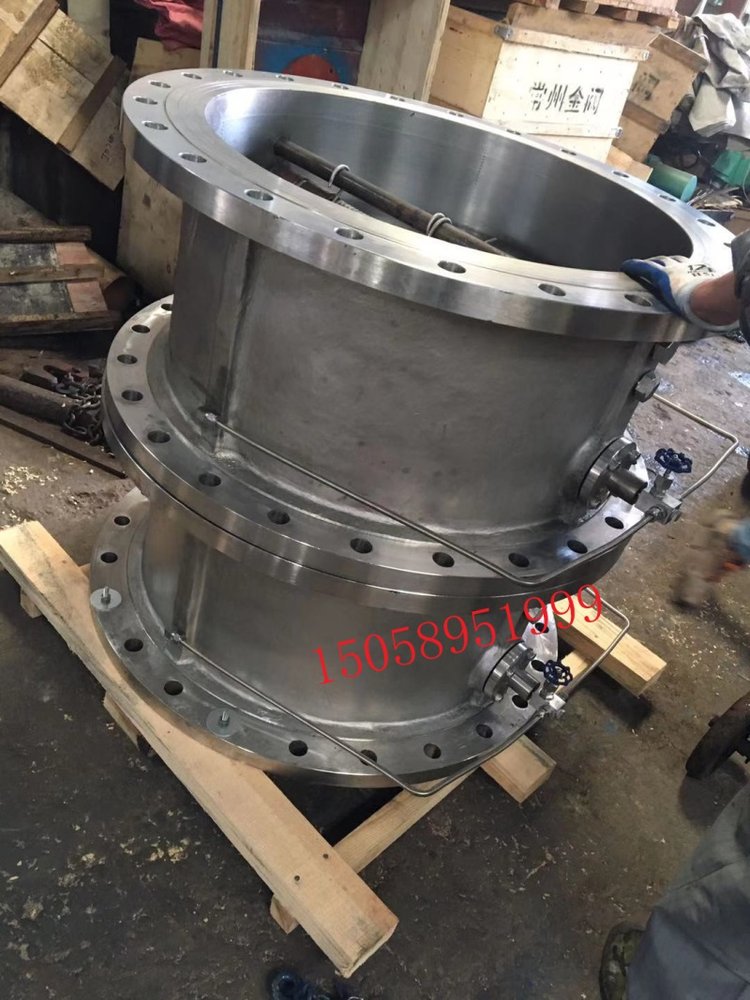

HH49X微阻缓闭蝶式止回阀

产品型号：HH48X,HH46X，HH49X

公称通径：DN40~DN1000

公称压力：1.0~4.0Mpa

适用介质：水、油品

适用温度：0~80℃

连接形式：法兰

材质：铸铁，铸钢，球磨铸铁，不锈钢

HH49X微阻缓闭蝶式止回阀产品简介

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质倒流，又能有效的限制破坏性水锤，保证管线的使用安全。不宜适用于含有固体颗粒和粘度较大的颗粒介质。

微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。

HH49X微阻缓闭蝶式止回阀工作原理

微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。

HH49X微阻缓闭蝶式止回阀技术参数

型号

公称压力

强度实验压力

密封压力

适用温度

适用介质

缓闭时间

HH46X

1.0

1.5

1.1

≤80℃

海水

≤60秒

HH48X

1.0

2.4

1.76

污水

HH48X

1.6

3.75

2.75

清水

微阻缓闭止回阀主要零件名称

零件名称

阀体

阀瓣

阀杆、油缸、活塞

弹簧

阀座

材料

铸钢、铸铁、球铁

铸钢、

不锈钢

不锈钢

丁晴橡胶

HH49X微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消音作用。

?

HH49X订货说明：

①HH49X止回阀产品名称②HH49X止回阀产品型号③HH49X止回阀公称压力④HH49X止回阀阀体材质⑤HH49X止回阀开启压力⑥HH49X止回阀使用介质⑦HH49X止回阀介质温度⑧HH49X止回阀法兰标准⑨HH49X止回阀是否带有附件，以便我们公司为您正确选型。
