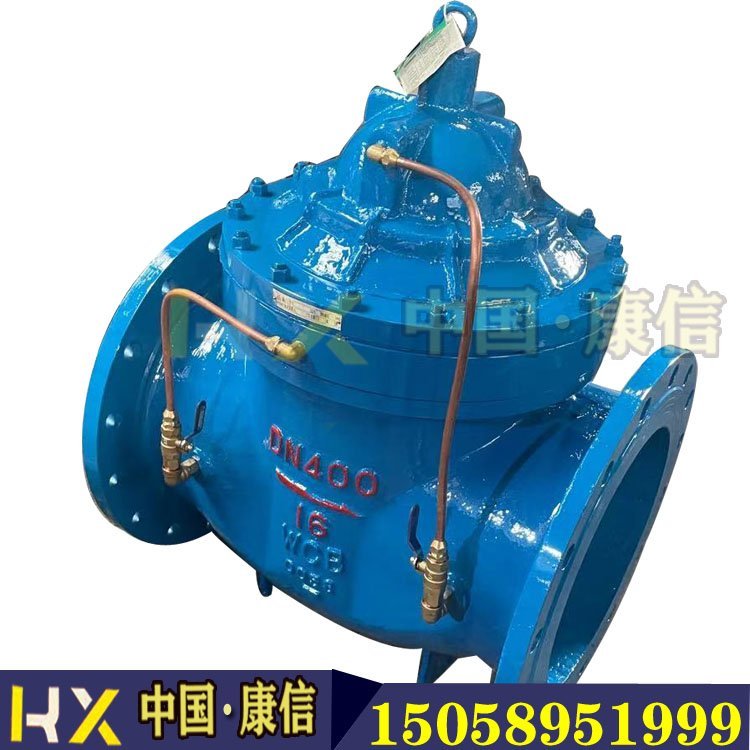

705X多功能泵浦控制阀

?

产品介绍:

具有缓慢开启和双速关闭功能。

安装于泵的出口，使泵开启时能有效控制电流提升速度，防止跳闸。同时，停泵时能快速关闭90，在缓慢关闭10行程，防止水锤的产生。

压力等级：PN10、PN16

隔膜式：φ100mm~φ600mm

动作原理：水力控制阀一般分为隔膜型和活塞型两大类，本公司所提供之口径在Φ600mm以下者采用隔膜型，口径在Φ600mm以上者采用活塞型，两者之动作原理是类似的。

水力控制阀是由一只主阀及其外装之针阀，响导阀，等组合而成并配合使用目的，功能及场所而演变成遥控浮球阀，定水位阀，减压阀，缓闭式逆止阀，流量控制阀，泄压阀，电动控制阀及泵浦控制阀。主阀是由阀体、膜片、阀杆组件及阀座等主要零件所组成。

全闭状态当主阀进口端水压分别进入阀体及控制室，且主阀外部之球阀同时关闭，此时主阀处于全闭状态.

705X型多功能泵浦控制阀（亦称JD745X型控制阀）为双腔控制膈膜型水力操作方式，工业阀门厂安装于给排水中水泵出口端。该缓开速闭泵浦控制阀主要起缓开、快速逆止和缓闭的作用。保证水泵在较低压力下快速启动，停泵时该阀门感应水的流速变化，快速关闭90，缓慢关闭10，从而减小水锤，保护管线和水泵。阀前须安装过滤器装置。

工业阀门产品标准压力等级：PN10、PN16、PN25 最高工作压力：1.0MPa、1.6 MPa、2.5 MPa 阀座试验压力：1.1 MPa、1.76 MPa、2.75 MPa 阀体试验压力：1.5 MPa、2.4 MPa、3.75 MP

产品特点:
1.水力自动操作
2.具有闭闸启动功能
3.有效抑制水锤
4.启闭速度可调
5.无背压节能好
