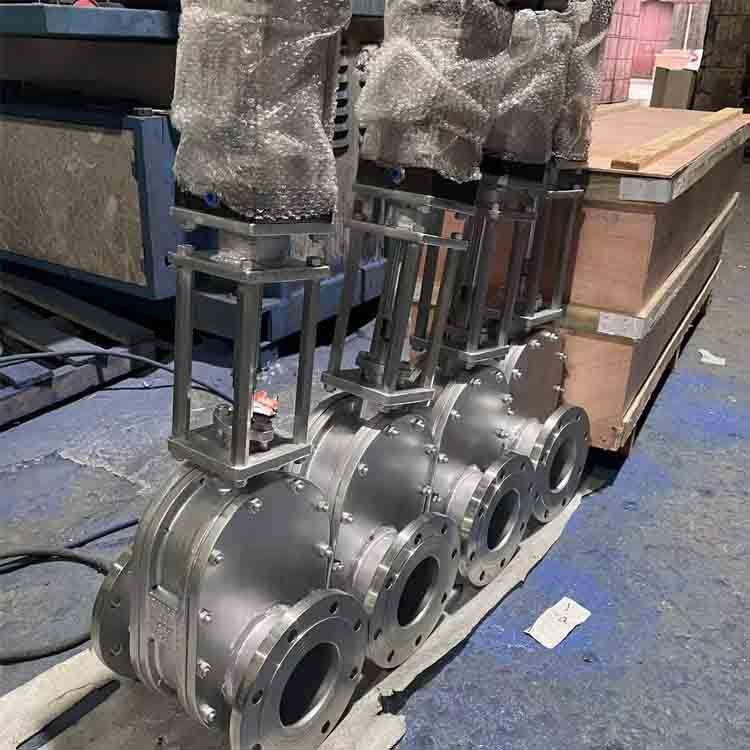

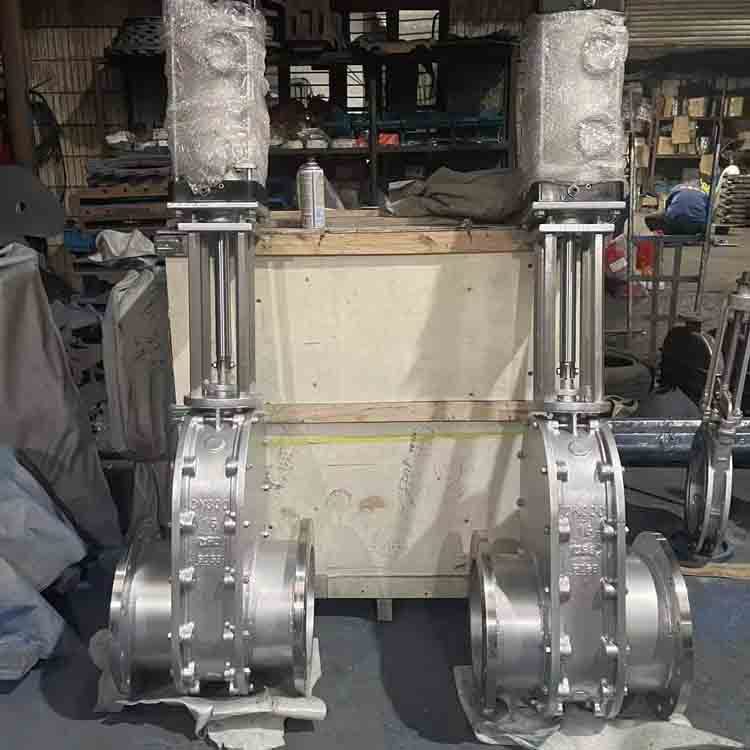

Z644Y气动双闸板出料阀

【产品应用】

气动双闸板出料阀又名气动双插板阀,双闸板出料阀,干灰出料阀。主要运用于火力发电企业的粉煤灰气力输送系统中，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。气锁陶瓷双闸板出料阀采用结构陶瓷做密封件，耐冲刷、耐磨性好。撑开式双闸板密封结构，阀门关闭时双向密封；根据不同工况可设置吹扫口、灰渣漏斗，适用于干灰系统、渣浆等介质的输送系统中；积灰少，无卡涩，维护简单，使用寿命长。气动执行器采用全封闭推杆式直缸驱动，性能可靠，输出扭距大，可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。

【产品应用】

本阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道上作启闭之用。使用公称压力1.0MPa,气源压力0.6-0.8MPa。

【工作原理】

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

【主要性能参数】

1、公称通径：DN40-DN300（也可根据客户需要定制）

2、公称压力：1.0-1.6MPa

3、气动执行器工作压力：0.4-1.0MPa

4、适用温度：200℃（另有耐高温型可耐400℃高温）

5、适用介质：粉煤灰、灰渣、干粉尘、固体颗粒、气体、液体等。

6、适用范围：火力发电厂干灰系统
